PROFIBUS光纤传输是国际标准IEC61158 TYPE-3：PROFIBUS推荐的4种物理传输介质之一；
其主要优点是抗电磁干扰能力强（不共地、抗雷击）、长距离传输（多模光纤传输距离2KM、
单模光纤传输距离20KM）和环形拓扑结构实现的冗余传输。
PB-OLM系列是鼎实PROFIBUS光纤链路模块，可用于PROFIBUS光纤通信组网，具有总线型、星型、或环网结构。环网结构可构成冗余的光纤传输网络。
网络结构
1）总线型 （2）树型
产品功能
PROFIBUS光纤传输是国际标准IEC61158 TYPE-3：PROFIBUS推荐的4种物理传输介质之一；鼎实PROFIBUS光纤模块主要功能是将PROFIBUS-DP(RS-485)电信号转换成光信号送光纤中传输，并可接收光纤中传输信号转换成PROFIBUS-DP(RS-485)电信号。鼎实PROFIBUS光纤模块是物理层设备。
产品用途
（1）抗电磁干扰
（2）户外安装、抗雷击、及跨建筑物连接
（3）延长传输距离
（4）提高传输速率
（5）改变拓扑结构
（6）故障隔离作用
产品种类
（1）光纤种类：多模光纤、单模光纤、塑料光纤 （2）单口与双口
网络拓扑结构
（1）点对点或总线型
（2）环形（冗余）
（3）星形
| 产品型号 |
PB-OLM-MX -M1:多模光纤模块，2口 -M2:多模光纤模块，4口 |
| 电接口： |
标准：IEC61158 TYPE3 （GB/T 20540-2006）； 接口：PROFIBUS-DP物理接口：1*DB9孔型插座，隔离3KV 负载：不加中继最多连接31个站点 |
| 电源电压： | 24 VDC(±20％)、70mA |
| PROFIBUS通讯速率： | 9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M |
| PROFIBUS通讯速率设置： | 拨码开关设置 |
| 光纤类型： | 多模玻璃光纤，50/125μm、62.5/125μm |
| 波长 | 波长820nm |
| 光纤通讯距离： | 2Km； |
| 级联数目 | 10个，更多时可通过调整主站总线DP参数Ttr(Target rotation time)实现 |
| 光纤接口类型： | 标配 ST 接头，选配SC、FC接头 |
| 光纤衰减度： | 3 dB /KM |
| 自检功能 | 无 |
| 报警输出 | 无 |
| 网络拓扑结构 | 点对点、总线型，树型，环型 |
| 工作状态指示： | LED指示 |
| IP等级： | IP20 |
| 运输和存储： | -40℃～+70℃ |
| 工作温度： | -20℃～+55℃(有更低温度要求的客户,请采购声明) |
| 工作相对湿度： | 5~95% |
| 安装方式： | 35mm导轨 |
| 外形尺寸： | 宽(40.5mm)×高(114.5mm)×深(83mm) |
| 重量： | 约320g |

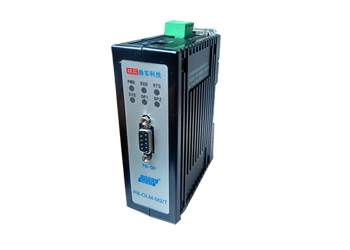

产品外形及器件布置
产品尺寸及安装
网络拓扑结构
（1）点对点或总线型
（2）环形（冗余）
（3）星形
