以太网MODBUS/TCP @PROFIBUS从站网关

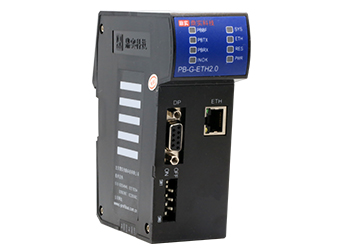

产品名称:以太网MODBUS/TCP @PROFIBUS从站网关

产品型号:PB-G-ETH(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

网关在PROFIBUS一侧做从站,另一侧具有MODBUS/TCP接口协议(RJ45接口,基于IEEE802.3、100M、TCP/IP)。网关为PROFIBUS总线数据传输到工业以太网提供了解决方案。可将具有MODBUS/TCP协议接口设备(如操作屏HMI、PLC、DCS等)接入PROFIBUS总线与西门子PLC连接,满足了PROFIBUS总线数据接入工业以太网或管理层IT网络的需求。

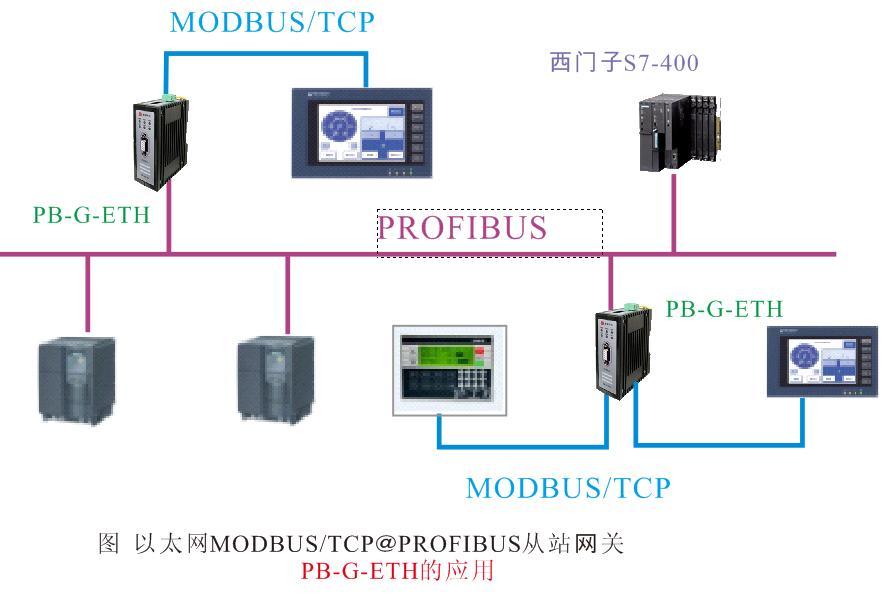

应用图



● 标准PROFIBUS-DP从站接口,符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006
● 波特率自适应9600~12Mbps;
● 兼容主流PROFIBUS主站设备,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、欧姆龙主站、和利时、
LK PLC、和利时DCS等;
● 标准MODBUS/TCP协议接口,符合中国国家标准GB/T19582-2008;
● MODBUS/TCP服务器:支03H、04H、06H、10H号MODBUS功能;
● 提供产品GSD文件用于网络集成;通过主站配置实现PROFIBUS I/Q数据区到MODBUS/TCP数据区(0、1、3、4区)的映射;

● 存储器共享型网关,MODBUS/TCP客户机可以通过网关MODBUS/TCP数据区直接读取PROFIBUS I/Q数据;
● 网关的状态字全面反映网关的通信状态和以太网的通信状态;
● 宽电压供 电24VDC±20%、35mm导 轨卡装、提供直观、有效的指示灯功能;
● 标准工业以太网接口:IEEE802.3 8pin RJ45插座;速率10/100M,自适应MDI/MDXI;
● 工作温度:-20℃~+55℃;工作相对湿度:5~95%(无结露)。









PB-G-ETH
PROFIBUS
参数
标准
符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006。
速率
波特率自适应,9600~12Mbps;
数据量

PROFIBUS 输入/输出数量可自由设定,最大输入/输出:

<1> Input Bytes + Output Bytes ≤ 400 Bytes;

<2> Max Input Bytes ≤200 Bytes;

<3> Max Output Bytes ≤200 Bytes;

以太网接口参数
物理接口
IEEE802.3 8pin RJ45插座;速率10/100M,自适应MDI/MDXI;
协议
TCP/IP + MODBUS/TCP 服务器,符合中国国家标准GB/T19582-2008;
数据量
3区(输入寄存器):100 WORDS;4区(保持寄存器):100 WORDS;
功能码
支持:03H、04H、06H、10H功能码
操作特性
配置方式
网关提供GSD文件用于主站对网关的配置。以太网接口端通信参数全部在PROFIBUS主站配置(如STEP7)中设置,不需要额外件单独配置下载,减少操作环节,提高工作效率。

电气参数
功耗
供电:24VDC(±20%),电流:110mA(24VDC时)
认证
CE认证、PROFIBUS认证
工作环境
工作温度:-20℃~+55℃(有更低温度要求的客户,请采购声明);运输和存储:-40℃~+70℃;
工作相对湿度:5~95% (无结露)
安装
方式:35mm导轨;防护等级:IP20;
尺寸重量
外形尺寸:宽(40.5mm)×高(114 .5mm)×厚(83mm);重量:约230g
产品特点
应用场合
将具有MODBUS/TCP协议接口设备(如操作屏HMI、PLC、DCS等)接入PROFIBUS总线与西门子PLC连接,满足了PROFIBUS总线数据接入工业以太网或管理层IT网络的需求。
使用简单
全部配置可在PROFIBUS主站配置(如STEP7) 中完成,不需要额外件单独配置下载,减少操作环节,提高工作效率。
技术特点
存储器共享型网关,高速数据传输,减少数据延时。

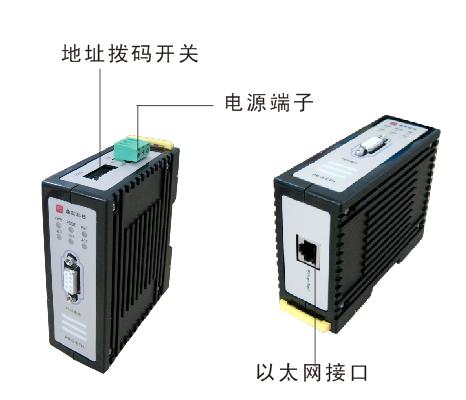

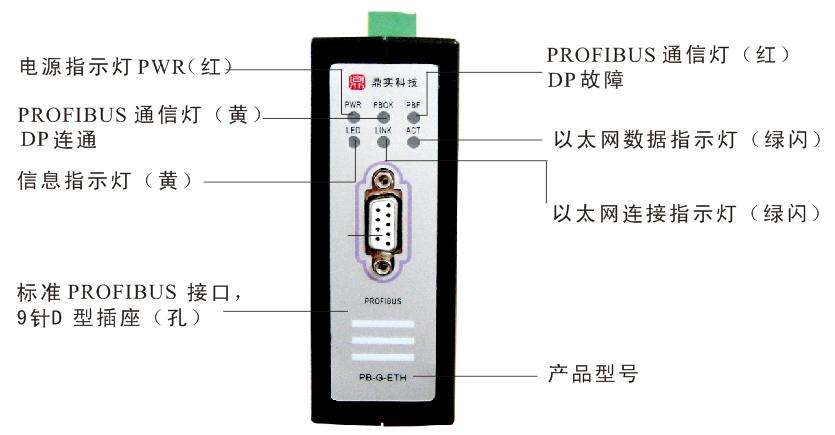

PROFIBUS从站网关产品外形及器件布置









PROFIBUS从站网关外形尺寸与安装





产品案例



项目名称: 天津某地铁线屏蔽门控制系统的应用

使用产品: PB-G-ETH
连接产品: 主站为西门子 300系列 PLC,中控室SCADA系统
实现功能: 中控室SCADA系统可以直接通过以太网访问 PROFIBUS DP 总线上的数据。
效果分析: 通过PB-G-ETH总线桥的应用,相对于在PROFIBUS DP 总线上开辟了一个以太网接口,使得在地铁系统中访问数据更加灵活方便。





  项目名称: 某污水处理厂的应用
使用产品: PB-G-ETH
连接产品: 主站为西门子 300系列 PLC,ABB DCS系统
实现功能: ABB DCS系统通过以太网访问 PROFIBUS DP 总线上的数据。
效果分析: 通过PB-G-ETH总线桥的应用,使传统DCS系统与PROFIBUS DP 总线系统的连接更加灵活方便。
