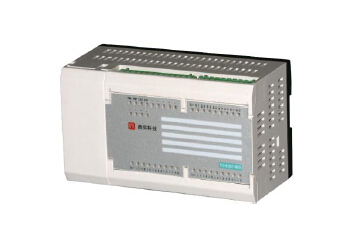

PROFIBUS总线10通道热电偶温度控制器PB-TC-THC10,具有一个标准PROFIBUS-DP接口、一个RS-485接口、共有十路温度控制通道。专为塑料及橡胶机械温度控制应用,特别适合相关行业生产线成套应用。PB-TC-THC10温度控制器通常应用在PROFIBUS分布式控制系统中,如西门子PLC(S7-400\S7-300)、ABB(AC800F)组成的PROFIBUS系统中。

● 标准P R O F I B U S - D P 从站通信接口;波特率9 6 0 0 ~ 1 2 M自适应;兼容主流的P R O F I B U S主站设备;
● 一体化设计,结构紧凑,体积小,性价比高;
● 可同时分别检测和控制不同的十个点的温度,可连接K,J,E,N,T等五种热电偶;
● 具有超温、低温报警功能,并且具备自动调节、手动调节等多种功能,当设置手动时,可自己设定加热功率;
● 不同通道之间工作时不受影响,控制简单灵活,采样周期可根据需要进行设置,温度调节PID算法实现,PID参数可以自整定获取也可人为调节。调好参数后,控制精度可以达到正负1度以内
● 模块具有安全输出保护功能,当通讯中断时,用户可以选择停止工作还是保持断之前的状态工作
● 输入类型:10路热电偶(K、J、E、N、T);
● 输出类型: 2 4 V D C / 0 . 3 A,加热端输出可接S S R固态继电器或继电器;制冷端可接继电器;
● 测量范围:K : 0~1 2 0 0℃、J : 0~1 0 0 0℃、E : 0~8 5 0℃、N : 0~1 2 0 0℃、T : 0~4 0 0℃;
● 测量精度:0 . 3级( 0 . 3 % F S±0 . 1℃);
● 分辨率:0 . 1℃;
● 响应时间:≤1秒;
● 调节方式:

 ① P I D自动调节(人工设P I D参数,或自整定);

 ② O N - O F F控制

 ③ 手动功能
● 控制周期:0 . 3 S - - 1 2 0 S可调;
● 指示灯:加热输出、冷端输出、电源、P R O F I B U S通信故障、温度报警;
● 外形尺寸L:宽(1 0 0 m m)×长(1 7 3 m m)× 厚(8 4 m m);重量:约4 9 0 g;
● 防护等级:I P 2 0 ;
● 工作环境条件:温度0℃~ 6 0℃,相对湿度:<9 5 % ;
● 供电范围:D C 2 4 V(2 4 V±2 0 %)。

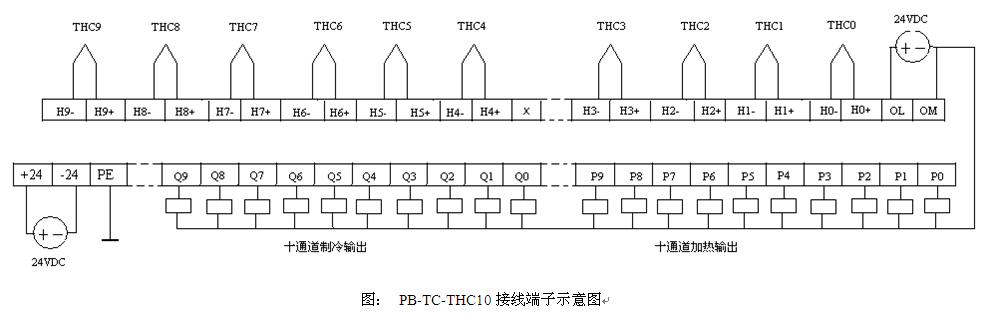

端子接线图
+ 2 4 V:模块电源正极
- 2 4 V:模块电源负极
P e:仪表地接线端子
O L:加热(制冷)输出2 4 V电源正极
O M:加热(制冷)输出2 4 V电源负极
P 0 - - 9:P W M输出(直流2 4 V加热)接可控硅等功率模块
Q 0 - - 9:冷端输出(直流2 4 V制冷) 可接继电器控制制冷设备
T H C 0 - - 9:十通道热电偶(接线时注意正负)
示意图如下所示:

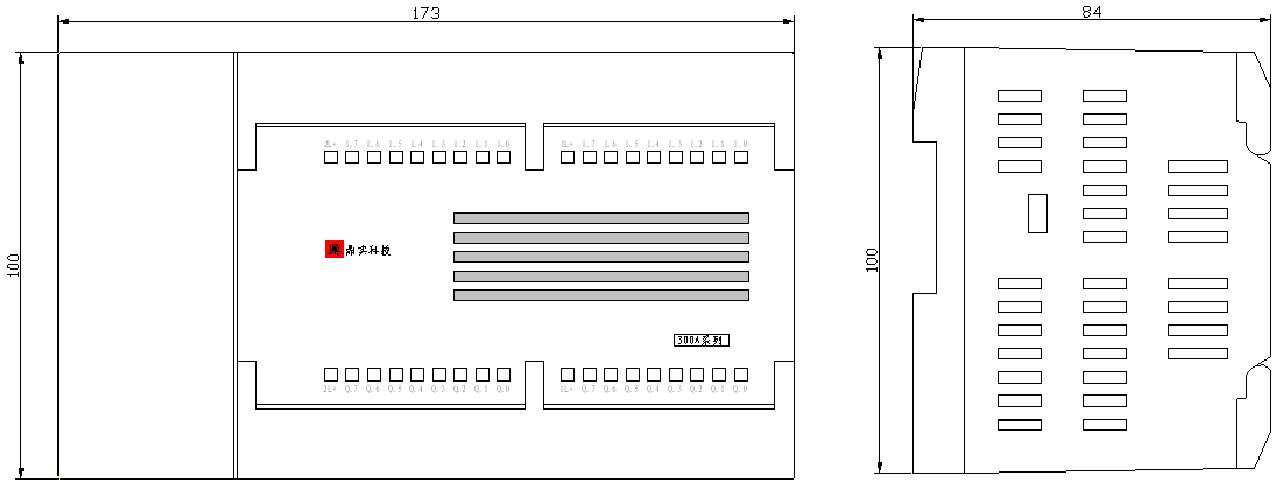

安装尺寸


应用图:

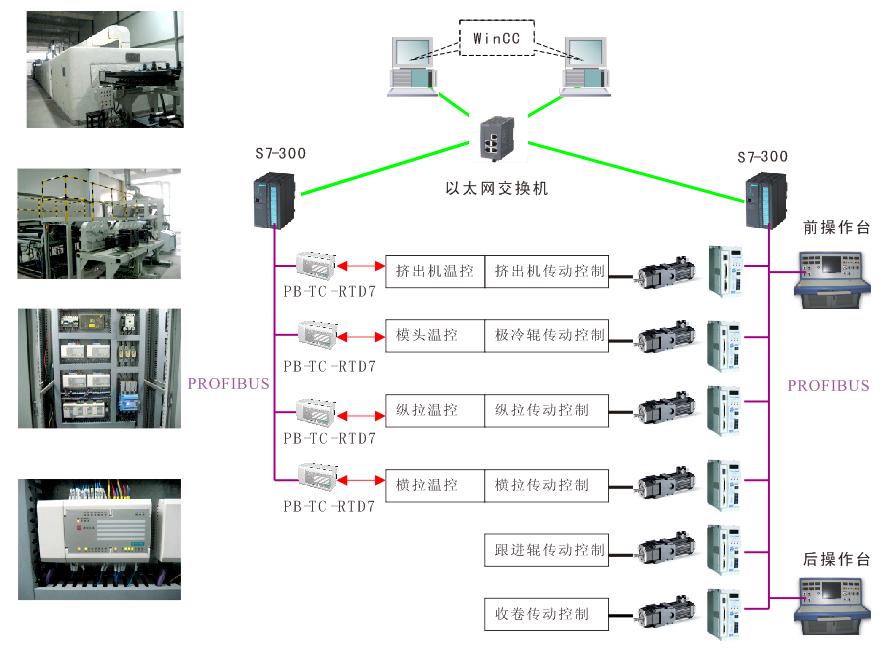

  专为塑料及橡胶机械温度控制应用,特别适合相关行业生产线成套应用。PB-TC-RTD7温度控制器通常应用在PROFIBUS分布式控制系统中,如西门子PLC(S7-400\S7-300)、ABB(AC800F)组成的PROFIBUS系统中。下图7路热电阻温度控制器PB-TC-RTD7在一条BOPET拉膜生产线的应用实例。
