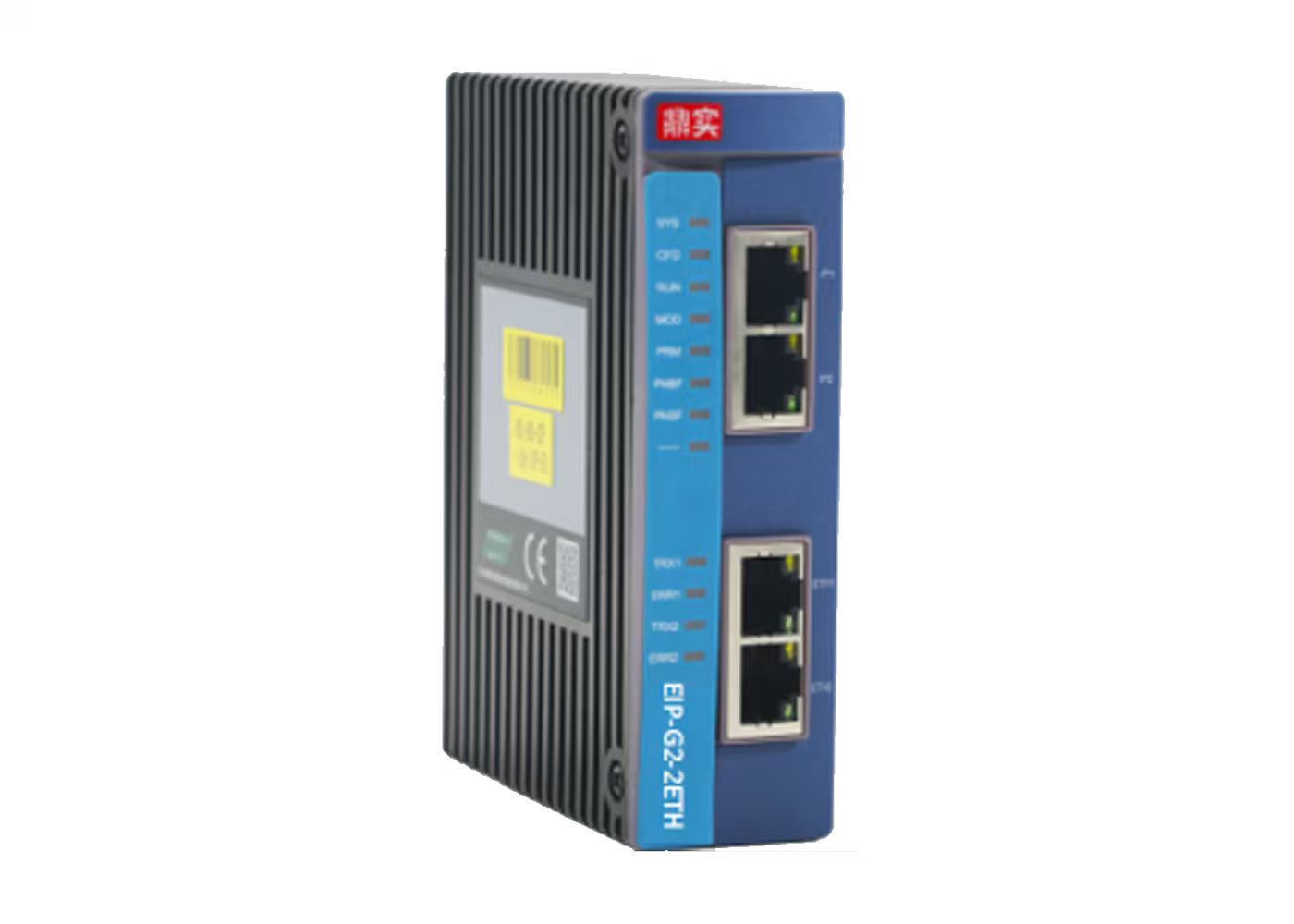

EIP-G2-2ETH实现了Ethernet/IP同modbusTCP/IP协议的互连互通，向EIP主站配置软件提供EDS文件，同时需通过鼎实配置软件ModbusStudio对modbusTCP与EIP侧进行功能配置及数据长度映射，只需在Ethernet/IP主站侧配置相同的IO数据长度及网关的IP地址即可，Ethernet/IP侧作为Ethernet/IP IO设备，modbusTCP/IP侧可选做客户端或服务器，通讯可靠，在工程项目中不仅起到网络互通的作用，还可以达到硬件网络隔离目的，使工业控制网络更安全可靠。

• 以太网接口

  端口数目：2（内置交换机）

  支持协议：Ethernet/IP；

• Modbus TCP/IP侧可设置为服务器或者客户端。默认服务器模式，可以最多支持6个客户端访问。客户端模式，可以接入modbus tcp接口的设备，最多30台。

• 基于共享存储转发技术进行数据交换，提升通讯质量可靠性。

• 两侧以太网都各自有两个RJ45接口，都可以实现菊花链连接。

• ETH测IP地址通过鼎实modbusstudio配置；

• 支持固件升级；

• 专用接地端子，提高现场抗干扰性；

• Ethernet/IP侧

  端口数目：2（内置交换机）

  支持协议：Ethernet/IP；

  最大连接数：4

  单个连接最大IO长度：494bytes in + 494bytes out；

  最大IO长度：（494bytes in + 494bytes out）x 4；

  从站寻址方式：数据区寻址（基于地址映射表）

  支持UCMM和GET、SET Attribute，不支持DLR

• ETH侧的应用规约：MODBUS TCP

• MODBUS TCP工作模式：服务器、客户端模式可选,通过硬件拨码进行配置；

• MODBUS TCP支持功能码：

  ETH侧做服务器时：03H、04H、 06H、 10H 同时支持6台客户端同时访问。

  ETH侧做客户端时：01H、 02H、 03H、 04H、 05H、 06H、 10H、 0FH，同时支持最大30台服务器接入。

• 外观尺寸：35mm（宽）×120mm（高）×104mm（深）

• 电源电压：双路DC24 V (±20％)；

• 额定功率：3W (24 VDC时)；

• 环境温度：

  运输和存储：-40℃～+70℃

  工作温度：-25℃～+60℃

• 工作相对湿度：5~95%,无凝露

• 安装方式：35mm导轨；

• 重量：218g；

  防护等级：IP20；

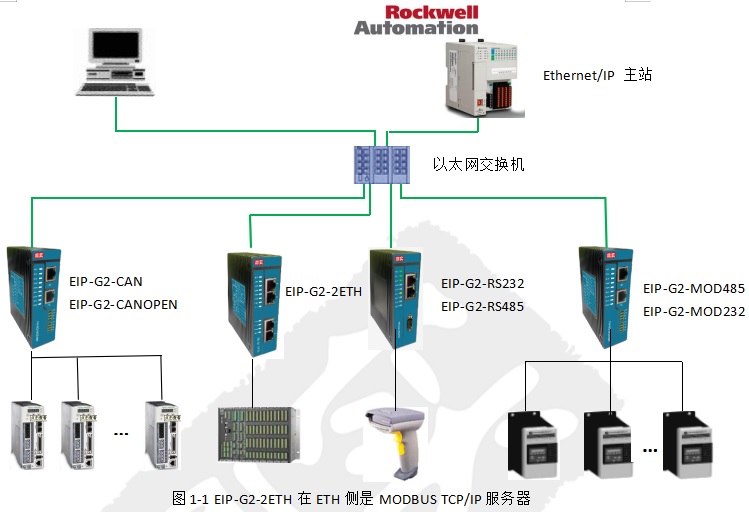

将具有RS232/485、 MODBUS、CAN、CANOPEN以及MODBUS TCP/IP等低速通信协议的接口设备连接到 Ethernet/IP总线上，使设备成为Ethernet/IP总线上的一个从站。见图1-1，通过网关EIP-G2-XXXX将设备连接到Ethernet/IP总线上。
