DS400B系列模块式总线I/O产品主要由PROFIBUS通信控制器及可灵活配置的24个I/O模块组成。DS400B产品在PROFIBUS系统中 作DP从站，I/O模块可直接与现场的数字量I/O和模拟量I/O设备相连接，通过通信控制器400B-PB-1.0传送到PROFIBUS总线及 PROFIBUS主站PLC中。400B-PB-2.0是冗余通信控制器，为冗余PROFIBUS 400B I/O站提供解决方案。

400B十大特点：

多协议通信适配器:

满足自动化领域多种网络协议标准共存的现状，支持国际IEC61158、国内普遍应用的主流工业网络协议标准：
PROFIBUS- DP/V0/V1、PROFINET（RT&IRT）、CANOPEN、DeviceNet、MODBUS/TCP、ETHERCAT。

---

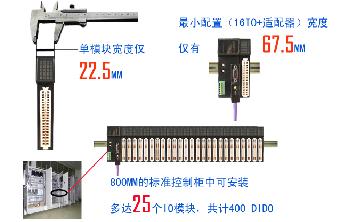

模块种类丰富、小点数配置灵活：

•DI16： 16点开关量输入；

•DO16：16点开关量输出，24VDC/0.5A；

•DOR8：8路继电器输出，双端5A；

•DI8DO8：8点开关量输入/8点开关量输出；

•Ai8：8路模拟量输入，双端隔离、16位分辨率，精度2‰；

•AO4: 4路模拟量输出,双端隔离、14位分辨率,精度2‰；

•THC8：8路热电偶输入，双端隔离、16位分辨率，精度2‰；

•TCRTD3：3路温度回路控制器、热电阻PT100三端输入+PWM输出+冷端输出、全部隔离、PID参数自整定、分辨率0.1℃、精度0.3级（0.3%FS±0.1℃）

---

可靠性高：

CE认证 、EMC标准达4级（IEC61131-2）

宽温工作环境-40~+60、

宽电压输入19.2V~28.8VDC。

---

高性价比；

---

PROFIBUS总线冗余。





---

支持IO模块带电热插拔:

满足某些过程控制要求。在不断电条件下更换IO模块，其它IO模块保持正常工作。

远程IO站双电源供电同样用于要求不间断工作场合。两路电源只要有一路保持供电即可保证远程IO站的正常工作。

---

安全输出功能:

•安全输出功能是指所有输出（DO、AO）在下列状态时能有确定性输出；

        A1：IO站上电后与主站网络连通之前； 所有输出（DO、AO）进入安全输出。

        A2：通信适配器网络通信故障后至故障排除前； 所有输出（DO、AO）进入安全输出。

　　A3: 系统主站（控制器）命令强制所有输出模块进入 安全输出功能状态

•安全输出值通过软件配置下载到IO站并可以掉电后保持。
•安全输出值出厂缺省为0安全输出值。

---

输入快速锁存及输出短路保护:

输入快速锁存：总线IO的开关量输入的电平维持时间受到

①总线轮询周期的限制、

②适配器对IO模块扫描周期的限制。400B开关量输入的电平维持时间是10~50MS（因为实际配置总线站点数不同总线轮询周期不同）但某些场合要求更高，如1~10MS。输入快速锁存是IO可以扑捉输入上升/下降沿并可以缓存的功能,使总线主站PLC/DCS可以读到瞬间IO输入信号。
输出短路保护：指开关量输出的短路保护功能。

产品型号	I/O 扩展模块 400B-RTD6D3
通道技术参数	AI:6通道热电阻输入；支持PT100，Cu50型热电阻；光电隔离
模拟量精度	Ai：电压 ±0.1%（最大误差±0.2%）
	Ai：电流 ±0.2%（最大误差±0.3%）
	AI转换频率：10-500Hz
PROFIBUS参数	标准PROFIBUS-DP从站接口，符合IEC61158 TYPE3 PROFIBUS国际标准
	标准PROFIBUS-DP驱动接口波特率自适应，最大波特率为12Mbps
	配置方式：GSD文件在PROFIBUS主站中配置
PROFINET参数	标准PROFINET-Device（PN从站），符合IEEE1588标准
	2个以太网电口，100Mbit/s传输速度，自动交叉功能全双工通信
	配置方式：GSDML文件在ROFINET-Controler（PN主站）配置
消耗电流	70mA
供电方式	I/O模块：背板端子供电
认证	CE认证，EMC测试3000V
温湿度	工作温度：-20℃到+55℃；运输和存储：-40℃到+70℃；工作相对湿度：5-90%（无结露）
安装	35mm导轨，TBUS背板端子安装；     防护等级：IP20；
尺寸	I/O 扩展模块（宽x高x厚）22.5x125x115mm
产品特点	1、故障诊断：可根据状态字，判定模块工作状态。
	2、安全输出：在I/O模块通讯或适配器总线故障时，输出模块可进入安全输出状态。安全输出值可设为指定值或者保持当前值；

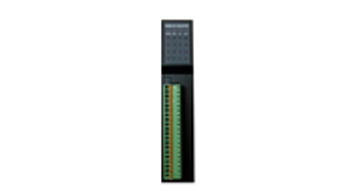

 产品说明图：

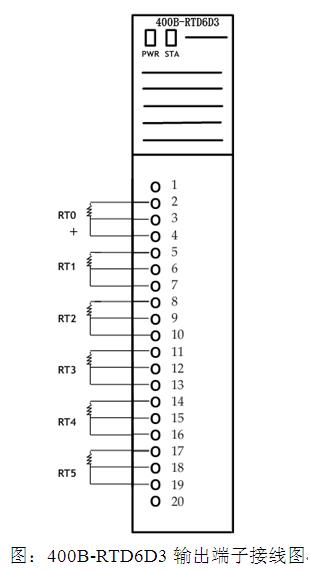

接线图：


产品尺寸：


安装步骤：
