6串口以太网网关

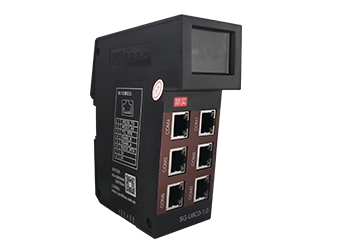

产品名称:6串口以太网网关

产品型号:SG-U6C0-1.0(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料
本产品是公司现有产品ETH-485-MRTU2的升级产品,在原来产上增加了透明传输功能,以及提供更多的现场总线通信接口,更灵活的以太网连接方式,更丰富的诊断功能,同时提升EMC性能,为现场设备通信及接入互联网提供硬件平台。

特点1支持透明传输

        此模式需配合上位机组态软件通信协议库,支持海量的伺服、变频器、PLC、传感器等设备。

特点2本网关串口侧通讯不依懒于以太网侧客户端。

         数据共享模式串口按照配置自主运行,不会由于客户端通讯中断导致串口侧停止工作。

特点3本网关数据刷新不依赖于以太网侧客户端。

         数据共享模式本网关采用数据共享方式读取数据并非透明协议传输,因此不受以太网客户端侧拥塞影响。

特点4本网关数据不会由于以太网侧客户端问题导致现场数据丢失。

        数据共享模式当以太网侧客户端故障后本网关有一定的数据缓存,可以在系统恢复后将缓存数据上传,避免丢失现场数据,提高系统的稳定性。

特点5适合MES数据要求的接口和数据组态。

        与网关配合应用的信息集成系统软件,具有专为MES系统设计的数据接口。

性能:

n端口数目:2(内置交换机)

n支持协议:MODBUS TCP服务器;

n最大连接数:6

n支持功能码:01H02H03H04H05H06H0FH10H

nIO数据空间:

u零区:8192

u一区:8192

u三区:2000

u四区:2000

n从站寻址方式:数据区寻址(基于地址映射表),远端从站寻址(透明寻址方式)

n支持数变即发功能

   以太网端口采用RJ45接头,平行线、交叉线自适应。如果想得到更加稳定的通讯保障, 获得更强的抗干扰能力,建议使用工业以太网网线。工业以太网网线带有屏蔽层,具有很强的屏蔽外界信号抗干扰的能力,使用这种网线能够大大提升通讯系统的稳定性。


1.1串口性能

l连接器:RJ45,带绿色LINK(链路建立)和橙色ACK(链路活动)指示灯

l接口数目:6

l通信协议:MODBUS RTU

l电平标准:RS232,RS485

l是否带收发指示灯:带

l所带从站个数:RS232——每口1个从站,RS485——每口最多31个从站

l最大配置操作条数:256

l通信参数:

n波特率:240048009600192003840057600115200(硬件最高支持到250kbps

n数据位:8

n校验位:奇校验,偶校验,无校验

n停止位:12

n操作延迟可配置

n等待超时时间可配置

l隔离电压:1500V

l终端电阻:内置120欧姆终端电阻

l电源短路保护:支持

1.2液晶屏诊断性能

l色彩:单色,黑字,白色背光

l尺寸:30mm*23mm

l像素点:128*64

l显示字符数:21字符/*8

1.3模式设置

 SG-U6C0-1.0模式设置,具体设置见拨码开关介绍。

  Bit 1为ON时     网络接口以默认网络参数启动 默认IP 192.168.1.15

        为OFF时   网关将以自定义IP地址运行

  Bit 2为ON时     测试模式网关以出厂工程配置启动运行

        为OFF时   客户配置运行模式

  Bit 3为ON 时    透传模式

1.4模块供电

电源电压:24VDC(允许:19.2VDC~28.8VDC

l额定电流:138mA

l额定功率:3.3W

1.5防护等级

l防护等级:IP 20

1.6环境条件

l运输和存储温度:-40 ~ +70

l工作温度:      -25~ +55

l工作相对湿度:  95%(无凝露)


1.7 机械特性

l外壳主体:ABS+PC

l尺寸:高:125mm  宽:45 mm  深:115 mm

l重量:312g

1.8 EMC等级

l静电放电:IEC61000-4-2, 接触放电4kV,空气放电8kV

l电快速脉冲群:IEC61000-4-4,   3kV

l浪涌抗扰度:IEC61000-4-5, 线地2kV,线线1kV

网关共有种工作模式,以便灵活应对不同工程现场的技术需求,他们分别是:

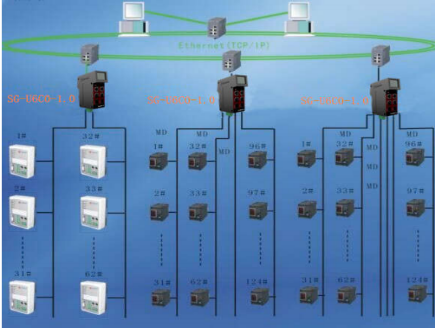

模式一,数据共享模式,以存储器共享为原理,具有数据刷新速度快客户机编程简单的,网关接收以太网上的数据并提供给串口MODBUS协议串口网络使用,同时也可以将串口网络中的数据提供给以太网进行利用,实现不同网络中的互联。网关在串口一侧作为MODBUS RTU主站来使用,每个串口至多连接31台从站设备,共可接31*6=186。在MODBUS TCP/IP的一侧作为服务器来使用,可以同时连接6台客户机。

模式二,串口以太网透传模式,此模式需配合上位机组态软件通信协议驱动,可实现西门子PLC (MPI、PPI)、三菱PLCFX系列、Q系列等)、欧姆龙PLCCJCSCPCV等)、以及和利时PLCLM系列、LK系列等)等产品及多协议串口仪表数据上传至组态软件。

此产品多用于车间多协议设备联网,搭建车间底层信息网络平台,为各种小型PLC(欧姆龙、三菱、台达等)、检测仪表(基于RS232/485CAN2.0A/B自由协议)、数控系统、机械手接入车间信息MES提供解决方案。
