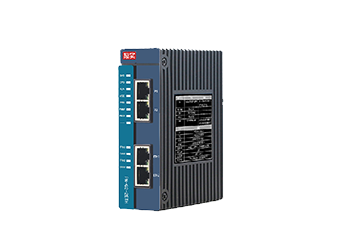

PN-G2-2ETH(MODBUSTCP转PROFINET)

产品名称:PN-G2-2ETH(MODBUSTCP转PROFINET)

产品型号:PN-G2-2ETH(详细进入)

产品概述
产品特点
产品技术指标
典型案例
下载资料

鼎实MODBUSTCP转PROFINET网关实现了PROFINET同modbus TCP协议的互通互联,提供gsdml文件,在PROFINET侧做数据配置,PROFINET 侧作为PROFINET IO设备,modbus TCP侧可选做客户端或服务器,通讯可靠,在工程项目中不仅起到网络互通的作用,还可以达到硬件网络隔离目的,使工业控制网络更安全可靠。

✓ Profinet 侧做 profibus IO 设备,符合 C 类标准,支持 PROFINET V2.42 版本,支持 RT 访 问;
✓ Modbus TCP/IP 侧可设置为服务器或者客户端。默认服务器模式,可以最多支持 6 个客 户端访问。客户端模式,可以接入 modbus tcp 接口的设备,最多 31 台。
✓ 基于共享存储转发技术进行数据交换,提升通讯质量可靠性。
✓ 两侧以太网都各自有两个 RJ45 接口,都可以实现菊花链连接。
✓ IP 地址可以自由设置;
✓ 支持固件升级;
✓ 专用接地端子,提高现场抗干扰性;

功能技术指标

➢ MODBUS TCP 工作模式:支持服务器模式、客户机模式可选;
➢ MODBUS 支持功能码: ETH 侧做服务器时:03H,04H, 06H, 10H 同时支持 6 台客户端同时访问。 ETH 侧做客户端时:01H、 02H、 03H、 04H、 05H、 06H、 10H、 0FH,同时支持 最大 31 台服务器接入。
➢ PROFINET 侧可配置条数≤60 条 ➢ PROFINET 模式:PROFINET IO 设备;
➢ PROFINET 协议:支持 RT;
➢ PROFINET IO 数据总长度: 最大输入/输出数据量:
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ 诊断功能: 通过指示灯显示当前模块 PROFINET 以及 MODBUS TCP 两侧运行状态,具体参考后 面的详细说明。

———————————————————————————————————————————————————————————
硬件技术指标
➢ 外观尺寸:35mm(宽)×120mm(高)×100mm(深)
➢ 电源电压:双路 DC24 V (±20%);
➢ 额定功率:3W (24 VDC 时);
➢ 环境温度: 运输和存储:-40℃~+70℃ 工作温度:-25℃~+60℃
➢ 工作相对湿度:5~95%,无凝露
➢ 安装方式:35mm 导轨;
➢ 重量:218g;
➢ 防护等级:IP20;
