鼎实PROFIBUS芯片及开发包

鼎实科技自主开发推出DSDPV1系列芯片及开发包, 为自主开发PROFIBUS产品用户提供快速、简单易学的DP/V0/V1 (C1+C2)功能实现方案。

产品型谱说明:

  • PROFIBUS从站协议芯片DSDPV1

    PROFIBUS-DP 从站协议芯片(DSDPV1)是一种用于PROFIUBS-DP开放式工业现场总线智能化接口芯片,符合标准DP 协议,支持全 PROFIBUS-DPV0 和 PRO...
  • 芯片开发包

    芯片开发包DSDPV1-P1包含DSDPV1协议芯片评估板VB-DSDPV1-V1.0,评估板即使芯片开发的一个软硬件样板,可用来作为一个DPV1从站搭建开发平台。评估板采用主流M...

鼎实PROFIBUS芯片及开发包

产品综述:




★为自主开发的PROFIBUS从站用户提供PROFIBUS-DP/V0/V1(C1+C2)功能解决方案

特点:快速、容易、高性能保证、及全套的技术支持。

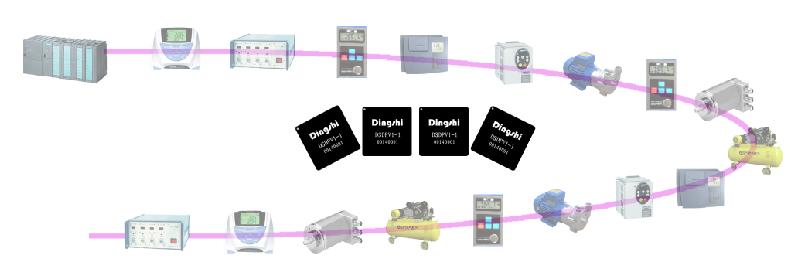

  鼎实科技有十年以上PROFIBUS嵌入式板卡技术产品经验,为国际国内百余家企业产品配套提供PROFIBUS接口解决方案;应用产品种类达十几种,包括:变频器、称重仪、电机保护器、电量测量仪、智能保护开关、总线IO、显示屏、操作盘、LED显示器、执行机构等。产品应用扩展至十几个行业,包括:冶金、汽车制造、制药、电力、家电制造、纺织机械、造纸等。产品种类包括5个系列、13种型号。
  当前在中国PROFIBUS技术应用的发电、石化行业发展很快,由于行业技术特点对PROFIBUS总站要求由简单DP/V0扩展至V1/C1、V1/C2、FDT/DTM、EDDL、总线冗余等功能。鼎实科技以十多年的PROFIBUS嵌入式板卡技术产品经验为基础,自主开发推出DSDPV1芯片及开发包,为自主开发PROFIBUS产品用户提供快速、简单易学的DP/V0/V1(C1+C2)功能实现方案。与其他解决方案相比DSDPV1芯片具有11大优点。

产品优点:

1、不需要固件,由硬件实现DP/V0/V1(C1+C2)协议
    芯片内置DP/V0/V1(C1+C2)协议栈,以双口DPRAMUARTSPI方式提供与用户MCU连接,只需对双口RAM参数区简单初始化设置,协议芯片即可自主完成DP/V0/V1(C1+C2)功能。初始化方法不涉及PROFIBUS技术细节,与鼎实OEM1-2系列板卡协议类似,简单易学、可以快速掌握,鼎实DP芯片是实现DPV1的最便捷途径!



2、技术性能优异

Þ自适应波特率9.6K~12M

ÞDP/V0全部功能(包括:同步冻结、故障模式、外部诊断、全局控制)

ÞV1(C1+C2) 全部功能(读写、诊断报警);

Þ最大输入输出各244字节、最大用户参数237字节、最大诊断数据238字节;内部2K字节DPRAM



3、方便解决结构尺寸问题

    用户可自主设计PCB,使芯片与用户产品紧密结合。并可根据行业要求完成特殊认证。

4、保证通过产品标准认证测试

    鼎实以多年雄厚PROFIBUS产品标准测试认证技术为基础,提供用户开发例程、认证测试例程;保证用户开发产品通过国际PROFIBUS测试实验室认证测试。



5、配套提供多功能开发工具PBStudio

    芯片开发包DSDPV1-P1包含多功能开发工具PBStudio,是鼎实科技完全自主知识产权,集“报文检测、站点状态检测、模拟主站、认证测试平台”功能为一体的总线开发诊断工具。可以搭建完整的PROFIBUS从站开发平台,PBStudio的模拟主站功能可以替代PLC或主站网卡组成一个PROFIBUS主从系统,完成“报文监测、站点状态监测”功能。



6、技术透明开放的评估板

    芯片开发包DSDPV1-P1包含DSDPV1协议芯片评估板VB-DSDPV1-V1.0,评估板既是芯片开发的一个软硬件样板,也可作为一个DPV1从站搭建开发平台。GSD文件、原理图、PCB图、器件封装库、C源代码(带注释)、DTM驱动、EDDL文件等全部免费提供。



7、提供丰富的开发例程及面向行规的产品开发例程

    提供丰富的开发例程及面向行规的产品开发例程(免费、无许可证限制)



8、提供自我完成预认证测试的例程

    鼎实科技集多年运作中国PROFIBUS产品认证测试实验室经验,为用户提供产品预测试例程。PBStudio的“认证测试平台”功能可以使开发工程师可自主完成产品的预测试。



9、提供免费工程师培训

    鼎实具有近十年提供PROFIBUS从站开发解决方案的经验,经鼎实1-3天的技术培训,用户工程师可具备产品开发、认证、生产测试、现场技术服务等工作能力。



10、与用户产品开发配套的FDT/DTMEDDL定制服务

    V1功能的应用目前必须采用FDT/DTM技术、或EDDL技术;鼎实科技与德国美名合作,为用户提供完整的产品FDT/DTM、或EDDL定制服务。



11、PROFIBUS冗余从站的解决方案

    基于DSDPV1芯片PROFIBUS冗余从站解决方案,支持PROFIBUS从站冗余行规《Slave-Redundancy_2212_V12_Nov04》,适合多家国际主流控制系统冗余主站,如:西门子H系列PLCABB 800XA系统等。

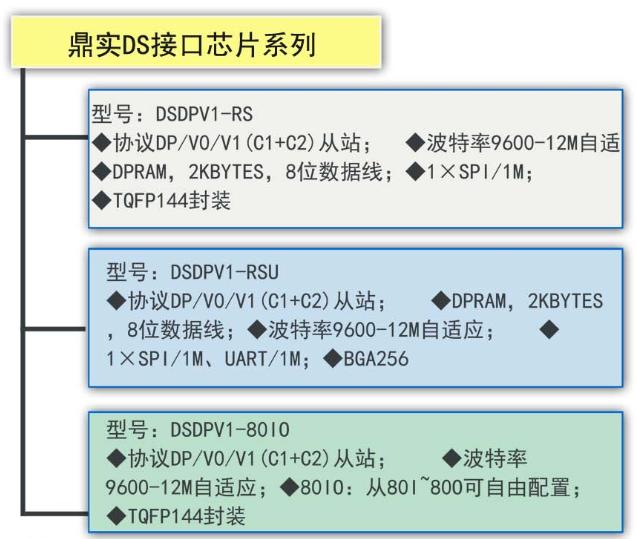

鼎实DS接口芯片系列
