PROFIBUS转MODBUS/232/485/422总线桥，在PROFIBUS一侧是PROFIBUS从站；另一侧接口符合基于RS232/485/422串口的MODBUS/RTU协议。既可以做MODBUS主站，也可以做从站，由拨码选择。总线桥不需要PROFIBUS 主站PLC/DCS的编程，只需在主站配置（如STEP7）中对总线桥进行配置即可。MODBUS总线桥的配置包括PROFIBUS从站信息及串口信息，特别是要配置读写MODBUS存储区报文。
本产品为工业自动化领域的MODBUS/RTU/232/485/422设备接入PROFIBUS总线提供灵活简便的解决方案，满足MODBUS/RTU设备（如：电力测量及保护仪表、变频器、伺服系统、电子秤、条码器、分析仪表、传感器、小型PLC等）接入西门子、ABB控制系统（如：西门子S7-300、-400PLC系统，ABB的800F系统等）的连网要求。
● 兼容主流PROFIBUS主站设备,如Siemens 300/400 PLC 、Beckhoff Dp主站、ABB 800F、欧姆龙主站、和利时 LK PLC、和利时 DCS等;
● 总线桥在PROFIBUS一侧是从站；在MODBUS一侧即可做MODBUS主站也可以做从站； 提供相应的GSD文件用于网络集成；
● 总线桥做MODBUS主站时，可连接多台MODBUS从站设备，其作用相当于将一个MODBUS子网连接到PROFIBUS网络中；
● 总线桥做MODBUS主站时配置方法是,只需在PROFIBUS主站配置中（如STEP7、TwinCAT、SYCon）配置本网关需要发送的MDBUS命令报文队列，及MODBUS从站地址等信息，网关即可自动形成并（定时、触发）发送MODBUS命令，并接受解析从站回答命令与数据；
● 总线桥是存储器共享型网关—PROFIBUS主站依据配置的网关PROFIBUS数据区（I/Q区）直接读/写MODBUS一侧站点
数据。只需通过主站配置不需要编程,即可实现MODBUS报文组态，并提供PROFIBUS I/Q到MODBUS站点数据的对应关系；
● 总线桥控制字可灵活控制MODBUS报文发送：定时发送（发送间隔、等待间隔可选）、事件触发发送。可严格控制
MODBUS写（05H、0FH、10H）命令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能
● 总线桥状态字可全面反映网关MODBUS通信状态和串口的通信状态。
● 提供RS232、RS485、RS422丰富的接口可选,完善的终端电阻匹配功能；通过主站配置可选择串口波特率
(2400~57.6Kbps)、校验位(N、O、E)、停止位。
|
|
|

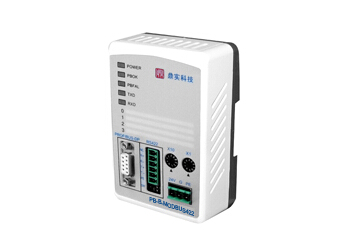

PB-B-MODBUS422 |
|
PROFIBUS参数 |
标准 |
符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006。 |
|
速率 |
标准PROFIBUS-DP驱动接口, 波特率自适应，最大波特率12Mbps |
|
|
数据量 |
PROFIBUS 输入/输出数量可自由设定，最大输入/输出:
<1> Input Bytes + Output Bytes ≤ 232 Bytes； <3> Max Output Bytes ≤224 Bytes； |
|
| 串口参数 |
物理接口 |
RS422接口（4线） |
| 接口协议 | 标准MODBUS主/从协议接口，符合中国国家标准GB/T19582-2008 | |
| 字符格式 |
数据位：8； |
|
|
校验位：奇，偶，无 |
||
|
停止位：1，2（可配置） |
||
|
工作模式 |
MODBUS主站/从站 (通过硬件背面拨码开关设置)，并使用对应的GSD文件 |
|
|
波特率 |
2400bps、4800bps、9600bps、19.2Kbps、38.4Kbps、57.6Kbps可选，如需更高波特率，采购前请沟通说明 |
|
|
数据量 |
发送/接收231字节 |
|
|
操作 特性 |
特点 |
可控制MODBUS写（05H、06H、0FH、10H）数据命令的发送与否，即：可以控制只发读(01H、02H、03H、04H、)，或读/写都发 |
|
<1> 存储器共享型网关—区别于透明传输。PROFIBUS主站依据配置的网关PROFIBUS数据区(I/Q区)直接读/写MODBUS一侧站点数据。 <2> 只需通过主站配置不需要编程，即可实现MODBUS报文组态，并提供PROFIBUS I/Q到MODBUS站点数据的对应关系。 <3> 网关控制字可灵活控制MODBUS报文发送：定时发送(发送间隔、等 待间隔可选)、事件触发发送。 <4> 可严格控制MODBUS写(05H、06H、0FH、10H)命令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能。 <5> 支持功能码：01H、02H、03H、04H、05H、06H、0FH、10H。 <6> 网关状态字可全面反映网MODBUS通信状态和串口的通信状态。 |
||
|
配置方式 |
本网关做MODBUS主站时配置方法是，只需在PROFIBUS主站配置中（如STEP7、TwinCAT、SYCon）配置本网关需要发送的MODBUS命令报文队列，及MODBUS从站地址等信息，网关即可自动形成并（定时、触发）发送MODBUS命令，并接受解析从站回答命令与数据 |
|
|
电气 参数 |
功耗 |
供电：24VDC（±20%），电流：110mA（24VDC时） |
|
认证 |
CE认证，PROFIBUS认证 |
|
|
工作环境 |
工作温度：-20℃～+55℃；运输和存储：-40℃～+70℃；工作相对湿度：5~95%(无结露) |
|
|
安装 |
方式：35mm导轨；防护等级：IP20； |
|
|
尺寸重量 |
外形尺寸：宽（70mm）×长（112.5mm）× 厚（39.5mm）；重量：约230g |
|
|
产品 特点 |
应用场合 |
MODBUS设备接入PROFIBUS网络的解决方案 |
|
使用简单 |
特别适合系统集成工程师应用，依靠总线桥GSD文件、主站配置软件（如STEP7），不需PLC/DCS编程，即可实现MODBUS设备到PROFIBUS总线之间数据传送 |
|
|
技术特点 |
存储器共享型，提高数据交换速度 |
行业应用
电厂应用：平朔煤矸石电厂、秦岭电厂
能源应用：天然气监测站、廊坊管道
轨道交通：北京地铁、上海地铁
冶金应用：土耳其钢厂、八一钢厂
水泥建材：蒙西水泥
产品案例
关键字： 电力、SCADA监控系统、PROFIBUS总线桥
项目名称： 某电力自动控制系统
使用产品： PB-B-MODBUS232/485
连接产品： 西门子S7-400 PLC（主站）、现场是许继的继电保护装置和直流屏
实现功能： 在该SCADA(Supervisory Control And Data Acquisition)监控系统中，Siemens S7- 400 PLC和上位机WINCC通过鼎实PB-B-MODBUS，顺利读取仪表中温度测量值、设定值等，然后通过远程设置继电保护装置和直流屏设备中的数据，实现了对现场的控制和操作。
项目名称： 某卷烟厂的应用
使用产品： PB-B-MODBUS485
连接产品： 主站是西门子S7-300PLC,现场连接的MODBUS设备是空调机组
实现功能： PLC通过北京鼎实的PB-B-MODBUS总线桥对若干台空调机组的重要运行数据（包括蒸发器压力和温度、冷凝器压力和温度、电流、电压、冷凝供水温度、机组状态报警以及设备的启动和停止）进行监控。
效果分析： 北京鼎实PB-B-MODBUS总线桥可以方便将各品牌的空调机组PLC集成到P ROFIBUS网络中，并确保信息的实时、准确。
项目名称： 土耳其某钢厂项目
使用产品： PB-B-MODBUS485
连接产品： 控制系统采用西门子DCS-PCS7系统，硬件采用冗余414CPU，有五个ET200M子站构成。在整个空分系统中，除空分本体外，另有三台重要的单体设备，分别是ATL AS COPC O空气增压机、英格索兰的原料增压机、以及沈阳鼓风机厂的循环增压机，通讯协议为MODBUS-RTU口通过PB-B-MODBUS485接入PROFBUS的PCS7中。
效果分析： 该系统自运行以来，PLC与空气增压机、 原料增压风机、风机循环增压机之间通讯一直很正常，未出现过任何软、硬件故障以及其它干扰现象，有效地保证了自动控制系统的正常运行,赢得了国际同行的广泛赞誉。
项目名称： 宝钢硅钢片生产线
使用产品： PB-B-MODBUS485
连接产品： 主站用的是东芝的V3000s3pu55b PLC,组态软件用的是SyCon,监控软件用的是TMEIC-V-TOOL SYS，现场接的是开利冷机30HXC190
实现功能： 实现了该硅钢四条生产线的PROFIBUS总线系统通信问题。
效果分析： 本项目功能实现的一个关键点是总线桥在SyCon软件中的访问ModBus从站的一些参数的设置。通过鼎实产品，不需要用单独的软件配置再下载，这样极大的减轻了组态人员的时间和精力。
