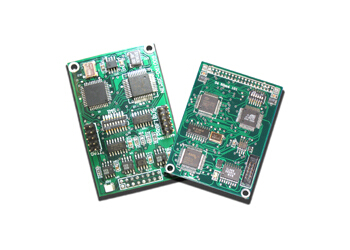

PB-OEM1系列嵌入式PROFIBUS板卡，双口RAM数据交换方式，8位数据总线及读写信号线，双隔离电源5V供电。适用于高速数据通信要求现场设备，如变频器、伺服控制器、编码器、PLC、机器人、数控等。
● 并口数据读写：用户产品的CPU通过8为数据总线，与OEM1接口板双口RAM(1K/2Kbytes)完成数据读写，OEM1接口板自动将双口RAM数据转换成PROFIBUS-DP协议报文与主站通信。
● 高速数据转换：OEM1板卡PROFIBUS接口支持9.6K-12M波特率自适应，最快数据更新周期（DP接口与并行数据总线之间）小于1ms 。
● 适用范围：可广泛用于各种产品，如变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。
● 评估板、技术资料：《PB-OEM1产品手册》包括：评估板PB-OEM1-E原理图、双口RAM通讯协议、通讯程序C源码、外形尺寸及接插件尺寸图、40针接插件管脚定义及说明等，全部资料可在网上下载。
● PROFIBUS/DPV0从站接口；9.6K~12M自适应；
● 自主设定大PROFIBUS IO数据长度，最I/O：112字节输入+ 112字节输出；
● 可实现PROFIBUS用户参数化功能，最大用户参数200字节；
● 数据接口：8位数据总线、双口RAM容量1K、 25ns读/写周期;
● 接口板与用户板之间以互相中断和硬件握手方式对双口RAM进行数据交换，保证了数据交换的实时性和完整性（一致性）;接口板与用户模板的数据交换有字校验和，保证了数据的安全性;
● 需用户板供电2组5VDC：VCC/GND-150mA和5V/0V-100mA；
● 工作环境温度：-20～ 55℃；工作相对湿度：5～95% ；
● 外形尺寸（mm）：50×70MM。
● 插座：2×2 0脚间距2.0mm插座
|
项目名称： 国外某厂商变频器的应用
使用产品： PB-OEM1-DPRAM
连接产品： 变频器
实现功能： 使变频器可以直接连接到PROFIBUS DP 总线上，实现变频器的车间级监控。
效果分析： 比起普通串口通讯，通过使用总线接口，是设备在传输速度及抗干扰性上都有了很大提高。
|
