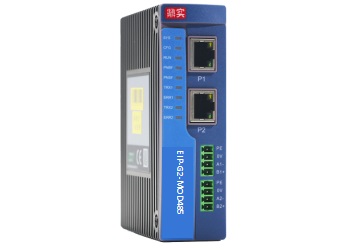

EtherNet/IP转Modbus网关

产品名称:EtherNet/IP转Modbus网关

产品型号:EIP-G-MOD2

产品概述
产品特点
技术指标
典型案例
下载中心

EIP-G-MOD2代理服务器(以下有时也称为“网关”)是鼎实公司ETHERNET/IP代理服务器系列产品中的一种,功能是将modbus从站连接到Ethernet IP网络的协议转换模块。该产品在modbus侧做主站,可以将各种modbus从站,如变频器、电机保护器、阀门、仪表、IO模块等产品接入到Ethernet IP主站。

1、Ethernet/IP通讯接口
Ethernet/IP协议:支持UCMM和GET、SET Attribute,不支持DLR
Ethernet/IP的RPI:最小2ms
2、Modbus  RTU通讯接口
标准Modbus RTU协议:支持01H、02H、03H、04H 、05H、06H、0FH、10H功能码;
波特率支持: 600、1200、 2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选;
校验位:(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位)可选。
最大从站数:31
状态字与控制字:产品提供控制字节和状态字节,方便Modbus从站设备的使用和通讯状态监控。
最大IO数据总长度:496Bytes输入+ 496Bytes 输出
单从站最大槽数:54
3、配置下载
配置下载方式:以太网
上位软件:EipModConfi;
4、EIP-G-MOD2产品EDS文件
     EDS文件将所有数据置于一个EO连接中,其中2字节状态位占输入的前2个字节,用于显示对应2条485总线状态,总的输入不超过496Bytes;2字节控制寄存器占输出的前2个字节,用来控制2条485总线输出,总字节数根据用于配置有所不同,总的输出字节数不超过496Bytes。
5、供电
电源电压:DC 24V(±20%)
额定电流:24V下,约为123mA
额定功率:2.9W
隔离电压等级:1500V
6、防护等级
防护等级:IP20
7、环境条件
运输和存储温度:-40℃ ~ +70℃
工作温度:-25℃~ +55℃
工作相对湿度:+25℃下,95%(无凝露
8、机械特性
外壳主体:ABS+PC
尺寸:详见第三章
9、EMC等级
静电放电:IEC61000-4-2, 接触放电4kV,空气放电8kV;
电快速脉冲群:IEC61000-4-4,   3kV
浪涌抗扰度:IEC61000-4-5, 线地2kV,线线1kV

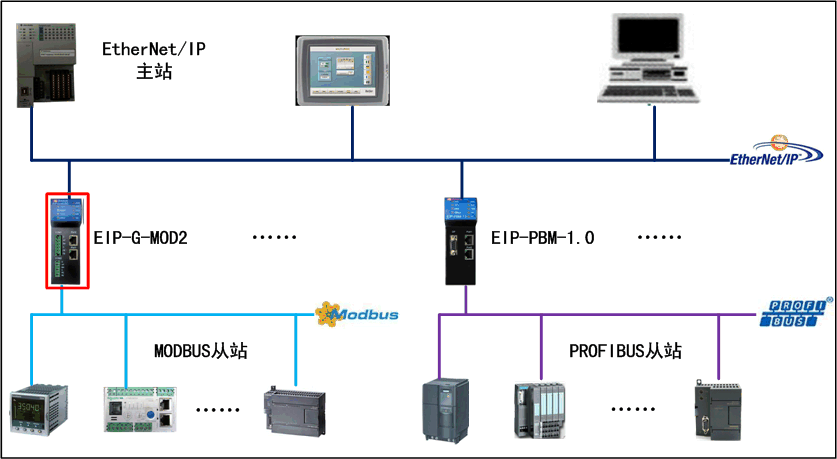

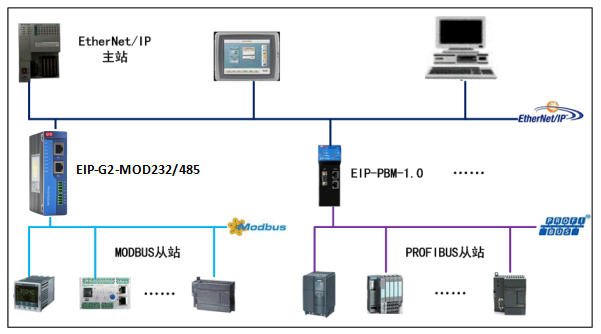

EIP-G-MOD2产品用来实现ETHERNET/IP协议与MODBUS协议的转换。该产品在ETHERNET/IP侧作为Adapter,在Modbus侧作为主站,用来将Modbus从站设备接入ETHERNET/IP网络当中去。产品连接示意如下图1-1所示,左侧红框中的产品为EIP-G-MOD2。
