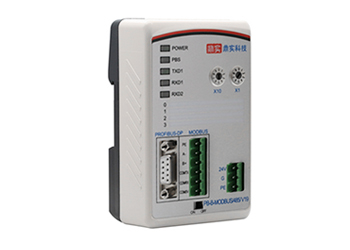

PROFIBUS转MODBUS/485总线桥

产品名称:PROFIBUS转MODBUS/485总线桥

产品型号:PB-B-MODBUS485(详细进入)

下载附件:

产品概述
产品特点
技术指标
典型案例
下载资料

        PROFIBUS转MODBUS/232/485/422总线桥,在PROFIBUS一侧是PROFIBUS从站;另一侧接口符合基于RS232/485/422串口的MODBUS/RTU协议。既可以做MODBUS主站,也可以做从站,由拨码选择。总线桥不需要PROFIBUS 主站PLC/DCS的编程,只需在主站配置(如STEP7)中对总线桥进行配置即可。MODBUS总线桥的配置包括PROFIBUS从站信息及串口信息,特别是要配置读写MODBUS存储区报文。

  本产品为工业自动化领域的MODBUS/RTU/232/485/422设备接入PROFIBUS总线提供灵活简便的解决方案,满足MODBUS/RTU设备(如:电力测量及保护仪表、变频器、伺服系统、电子秤、条码器、分析仪表、传感器、小型PLC等)接入西门子、ABB控制系统(如:西门子S7-300-400PLC系统,ABB800F系统等)的连网要求。



 ● 标准PROFIBUS-DP从站接口,符合IEC61158 TYPE3 PROFIBUS国际标准。波特率自适应9600~12Mbps;
 ● 兼容主流PROFIBUS主站设备,如Siemens 300/400 PLC 、Beckhoff Dp主站、ABB 800F、欧姆龙主站、和利时 LK PLC、和利时 DCS等;
 ● 总线桥在PROFIBUS一侧是从站;在MODBUS一侧即可做MODBUS主站也可以做从站; 提供相应的GSD文件用于网络集成;
 ● 总线桥做MODBUS主站时,可连接多台MODBUS从站设备,其作用相当于将一个MODBUS子网连接到PROFIBUS网络中;
 ● 总线桥做MODBUS主站时配置方法是,只需在PROFIBUS主站配置中(如STEP7、TwinCAT、SYCon)配置本网关需要发送的MDBUS命令报文队列,及MODBUS从站地址等信息,网关即可自动形成并(定时、触发)发送MODBUS命令,并接受解析从站回答命令与数据;
 ● 总线桥是存储器共享型网关—PROFIBUS主站依据配置的网关PROFIBUS数据区(I/Q区)直接读/写MODBUS一侧站点
   数据。只需通过主站配置不需要编程,即可实现MODBUS报文组态,并提供PROFIBUS I/Q到MODBUS站点数据的对应关系;
 ● 总线桥控制字可灵活控制MODBUS报文发送:定时发送(发送间隔、等待间隔可选)、事件触发发送。可严格控制
    MODBUS写(05H、0FH、10H)命令发送,可选:写命令使能/禁止、数据变化发使能/禁止等功能
 ● 总线桥状态字可全面反映网关MODBUS通信状态和串口的通信状态。
 ● 提供RS232、RS485、RS422丰富的接口可选,完善的终端电阻匹配功能;通过主站配置可选择串口波特率
   (2400~57.6Kbps)、校验位(N、O、E)、停止位。








PB-B-MODBUS485

PROFIBUS参数

标准

符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006

速率

标准PROFIBUS-DP驱动接口, 波特率自适应,最大波特率12Mbps

数据量

PROFIBUS 输入/输出数量可自由设定,最大输入/输出:

<1> Input Bytes + Output Bytes ≤ 232 Bytes;
<2> Max Input Bytes ≤224 Bytes;

<3> Max Output Bytes ≤224 Bytes;

串口参数

物理接口

RS485接口(2线)

接口协议 标准MODBUS/从协议接口,符合中国国家标准GB/T19582-2008
字符格式

数据位:8;

校验位:奇,偶,无

停止位:1,2(可配置)

工作模式

MODBUS主站/从站 (通过硬件背面拨码开关设置),并使用对应的GSD文件

波特率

2400bps、4800bps、9600bps、19.2Kbps、38.4Kbps、57.6Kbps可选,如需更高波特率,采购前请沟通说明

数据量

发送/接收231字节

操作      特性

特点

可控制MODBUS写(05H、06H、0FH、10H)数据命令的发送与否,即:可以控制只发读(01H、02H、03H、04H、),或读/写都发

<1> 存储器共享型网关—区别于透明传输。PROFIBUS主站依据配置的网关PROFIBUS数据区(I/Q区)直接读/写MODBUS一侧站点数据。
<2> 只需通过主站配置不需要编程,即可实现MODBUS报文组态,并提供PROFIBUS I/Q到MODBUS站点数据的对应关系。
<3> 网关控制字可灵活控制MODBUS报文发送:定时发送(发送间隔、等 待间隔可选)、事件触发发送。
<4> 可严格控制MODBUS写(05H、06H、0FH、10H)命令发送,可选:写命令使能/禁止、数据变化发使能/禁止等功能。
<5> 支持功能码:01H、02H、03H、04H、05H、06H、0FH、10H。
<6> 网关状态字可全面反映网MODBUS通信状态和串口的通信状态。

配置方式

本网关做MODBUS主站时配置方法是,只需在PROFIBUS主站配置中(如STEP7、TwinCAT、SYCon)配置本网关需要发送的MODBUS命令报文队列,及MODBUS从站地址等信息,网关即可自动形成并(定时、触发)发送MODBUS命令,并接受解析从站回答命令与数据

电气     参数

功耗

供电:24VDC(±20%),电流:110mA(24VDC时)

认证

CE认证,PROFIBUS认证

工作环境

工作温度:-20℃~+55℃;运输和存储:-40℃~+70℃;工作相对湿度:5~95%(无结露)

安装

方式:35mm导轨;防护等级:IP20;

尺寸重量

外形尺寸:宽(70mm)×长(112.5mm)× 厚(39.5mm);重量:约230g

产品      特点

应用场合

MODBUS设备接入PROFIBUS网络的解决方案

使用简单

特别适合系统集成工程师应用,依靠总线桥GSD文件、主站配置软件(如STEP7),不需PLC/DCS编程,即可实现MODBUS设备到PROFIBUS总线之间数据传送

技术特点

存储器共享型,提高数据交换速度



 行业应用




电厂应用:平朔煤矸石电厂、秦岭电厂

能源应用:天然气监测站、廊坊管道

轨道交通:北京地铁、上海地铁

冶金应用:土耳其钢厂、八一钢厂

水泥建材:蒙西水泥






 产品案例




 关键字:      电力、SCADA监控系统、PROFIBUS总线桥
项目名称: 某电力自动控制系统
使用产品: PB-B-MODBUS232/485
连接产品: 西门子S7-400 PLC(主站)、现场是许继的继电保护装置和直流屏
实现功能: 在该SCADA(Supervisory Control And Data Acquisition)监控系统中,Siemens S7- 400 PLC和上位机WINCC通过鼎实PB-B-MODBUS,顺利读取仪表中温度测量值、设定值等,然后通过远程设置继电保护装置和直流屏设备中的数据,实现了对现场的控制和操作。






项目名称: 某卷烟厂的应用
使用产品: PB-B-MODBUS485
连接产品: 主站是西门子S7-300PLC,现场连接的MODBUS设备是空调机组
实现功能: PLC通过北京鼎实的PB-B-MODBUS总线桥对若干台空调机组的重要运行数据(包括蒸发器压力和温度、冷凝器压力和温度、电流、电压、冷凝供水温度、机组状态报警以及设备的启动和停止)进行监控。
效果分析: 北京鼎实PB-B-MODBUS总线桥可以方便将各品牌的空调机组PLC集成到P ROFIBUS网络中,并确保信息的实时、准确。






项目名称: 土耳其某钢厂项目
使用产品: PB-B-MODBUS485
连接产品: 控制系统采用西门子DCS-PCS7系统,硬件采用冗余414CPU,有五个ET200M子站构成。在整个空分系统中,除空分本体外,另有三台重要的单体设备,分别是ATL AS COPC O空气增压机、英格索兰的原料增压机、以及沈阳鼓风机厂的循环增压机,通讯协议为MODBUS-RTU口通过PB-B-MODBUS485接入PROFBUS的PCS7中。
效果分析: 该系统自运行以来,PLC与空气增压机、 原料增压风机、风机循环增压机之间通讯一直很正常,未出现过任何软、硬件故障以及其它干扰现象,有效地保证了自动控制系统的正常运行,赢得了国际同行的广泛赞誉。




项目名称: 宝钢硅钢片生产线
使用产品: PB-B-MODBUS485
连接产品: 主站用的是东芝的V3000s3pu55b PLC,组态软件用的是SyCon,监控软件用的是TMEIC-V-TOOL SYS,现场接的是开利冷机30HXC190
实现功能: 实现了该硅钢四条生产线的PROFIBUS总线系统通信问题。
效果分析: 本项目功能实现的一个关键点是总线桥在SyCon软件中的访问ModBus从站的一些参数的设置。通过鼎实产品,不需要用单独的软件配置再下载,这样极大的减轻了组态人员的时间和精力。
