总线、网络IO

总线I/O是“现场总线远程I/O”的简称,总线I/O的主要功能分为输入、输出两部分。输入是采集现场模拟量信号(如4~20mA)和开关量信号(如24V DC)并将其转换成为数字量,再按照通信协议传送到现场总线中。输出是将现场总线通信数据转换成模拟输出(如4~20mA)和开关量输出(如24V DC/0.5A)。

产品型谱说明:

  • 400B系列总线IO

    DS400B系列模块式总线I/O产品主要由PROFIBUS通信控制器及可灵活配置的24个I/O模块组成。DS400B产品在PROFIBUS系统中 作DP从站,I/O模块可直接与现场的数字...
  • 300A系列一体化IO

    DS300A系列一体化机PROFIBUS总线I/O是通信适配器与I/O通道一体化的机型,有小点数,低成本特点。一个I/O站点的DI/DO不超过32点、AI/AO不超过20/4通道...

总线、网络IO

综述:


         总线I/O是“现场总线远程I/O”的简称,是基于现场总线控制系统FCS中的主要设备。据国外统计,目前典型的FCS系统中可直接接入现场总线的仪表、设备不超过22%;其余78%以上的现场仪表、设备是由总线I/O或Hart协议接入现场总线中的。总线I/O的主要功能分为输入、输出两部分。输入是采集现场模拟量信号(如4~20mA)和开关量信号(如24V DC)并将其转换成为数字量,再按照通信协议传送到现场总线中。输出是将现场总线通信数据转换成模拟输出(如4~20mA)和开关量输出(如24V DC/0.5A)。
  另外,总线I/O的另一种应用是作为PLC的I/O扩展。PLC的I/O扩展方式有两种:传统的方法是在PLC框架中插入I/O模块。另一种流行的方式是通过现场总线,采用总线I/O来扩展。它的显著优点是可以集成第三方产品,使整体PLC的性价比达到最优;它的另一个优点是I/O的远程布置,可以组成分布式系统。

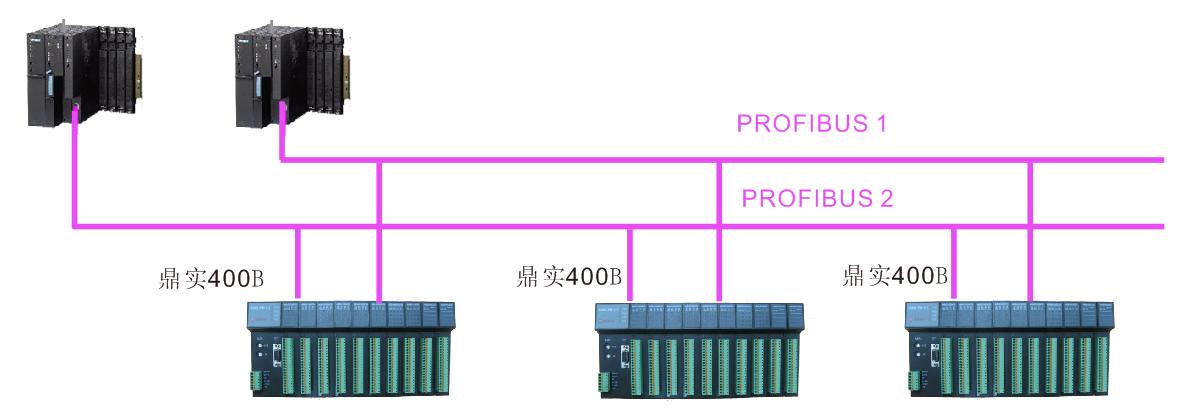

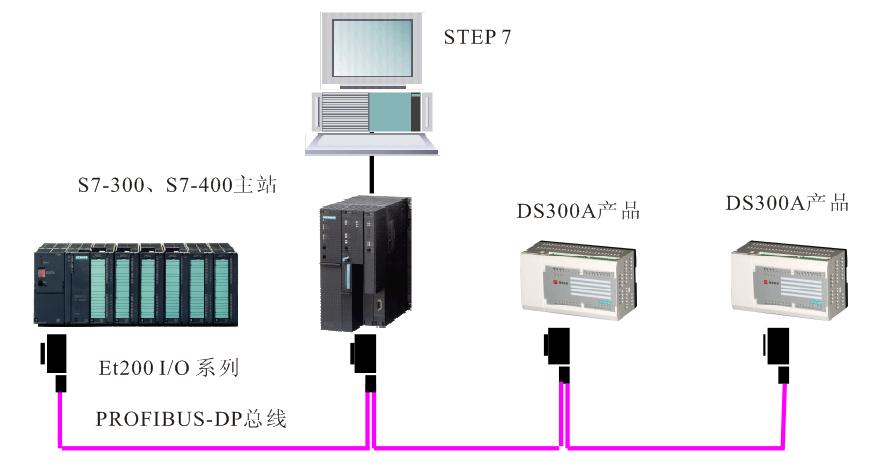

应用图
