【产品简介】

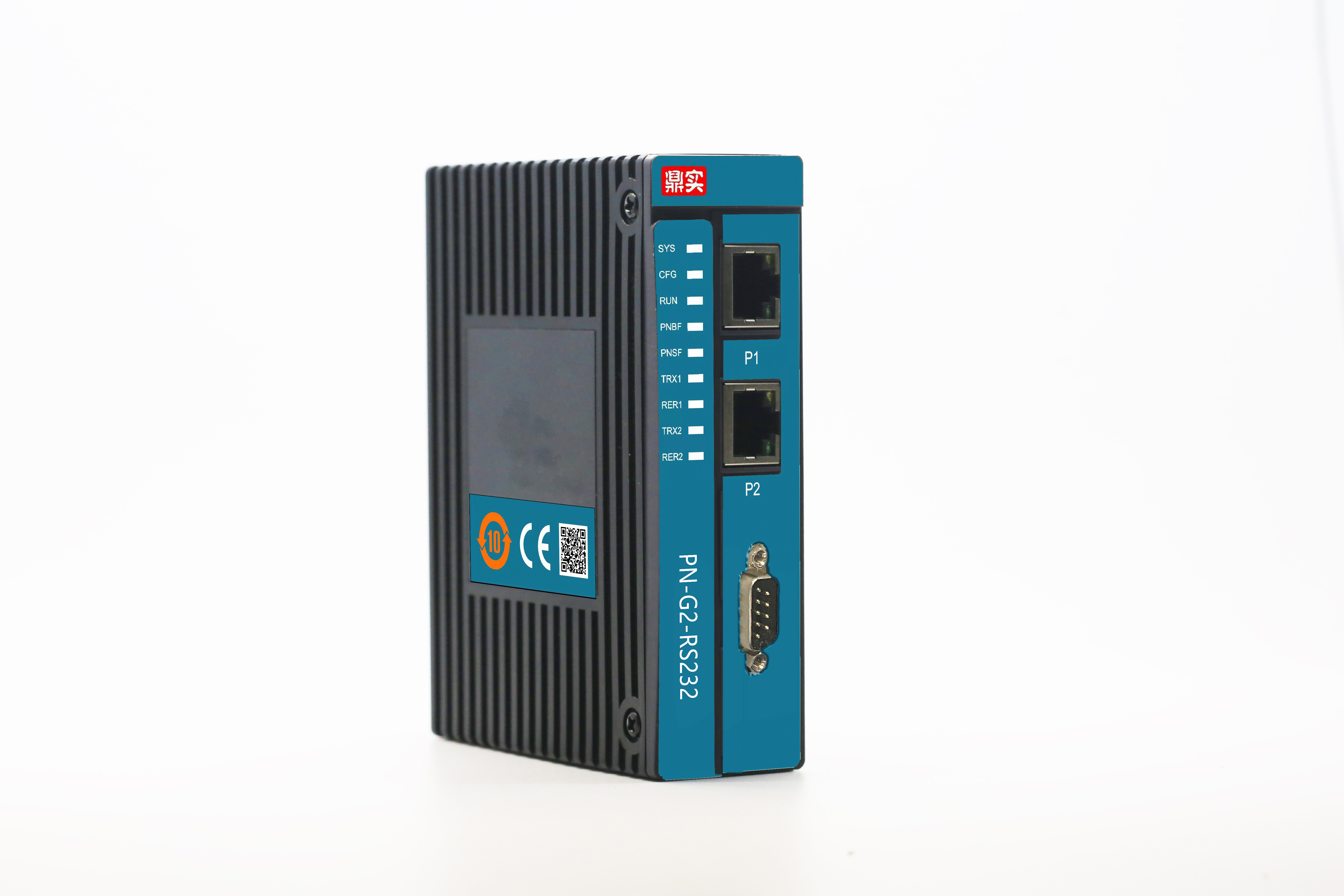

PN-G2-RS232 是北京鼎实创新科技推出的一款 PROFINET转RS232通用网关。该产品主要用于将具有RS232接口的设备接入PROFINET网络。支持 自由协议（Free Protocol），用户可根据需求灵活配置串口通信格式，是实现非标串口设备与西门子PLC互联的理想方案。

【典型应用场景】
该网关广泛应用于工业现场的各种外设接入，包括但不限于：

• 扫码设备：工业扫码枪、二维码读取器。

• 计量设备：电子称重仪表、地磅、测距仪。

• 识别设备：RFID读写器、条码打印机。

• 其他自定义协议控制器。

【核心优势】

• 国产自主：基于国产芯片架构，自主研发PROFINET协议栈，供货稳定，自主可控。

• 配置灵活：在PROFINET侧作为从站（IO Device）；在RS232侧支持自定义发送/接收模式，完美适配各种非标协议。

• 即插即用：提供标准GSDML文件，组态简单高效。

【升级与兼容性说明（重要）】
本产品（PN-G2-RS232）是老型号 PN-G-RS232/485 的升级版本，功能完全兼容。

• 注意：由于硬件架构升级，新旧款GSD文件不通用。

• 替换建议：若使用本产品替换老款设备，必须在PLC项目中更新GSD文件并重新下载配置，否则PROFINET通讯将无法建立。

【同系列推荐】

• PN-G2-MOD485（Modbus转485）

• PN-G2-ETH（转以太网）

• PN-G2-CAN / CANOPEN 等

✓ PROFINET 侧做 PROFINET IO 设备，符合 C 类标准，支持 PROFINET V2.42 版本， 支持 RT 访问，内置交换机功能，可以菊花链连接；
✓ 配合使用 gsdml 文件名称： “GSDML-V2.35-DSPNGateway-RS232_485-20220505.xml”。
✓ 自由口 RS232\RS485 侧可主可从，注意接线引脚定义方式，数据不进行任何处理， 直接将两侧收到的数据进行转发。
✓ 基于共享存储转发技术进行数据交换，提升通讯质量可靠性。
✓ 专用接地端子，提高现场抗干扰性；

参数指标 ：


➢ PROFINET 模式：PROFINET IO 设备，支持 RT；
➢ PROFINET IO 数据总长度： 最大输入/输出数据量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ RS232 支持四种工作模式：  1、收收模式；2、发发模式 3、发收模式 4、收发模式
➢ 可配置条数≤60 条
➢ 诊断功能： 通过指示灯显示当前模块 PN 以及 RS232 运行状态，具体参考后面的详 细说明。


产品指标


➢ 外观尺寸：35mm（宽）×120mm（高）×100mm（深）；
➢ 电源电压：双路 DC24 V (±20％)；
➢ 额定功率：2.5W(24 VDC 时)；
➢ 环境温度： 运输和存储：-40℃～+70℃ 工作温度：-30℃～+60℃
➢ 工作相对湿度：5~95%，无凝露； ➢ 安装方式：35mm 导轨；
➢ 重量：218g； ➢ 防护等级：IP20；
