PN-G-CAN

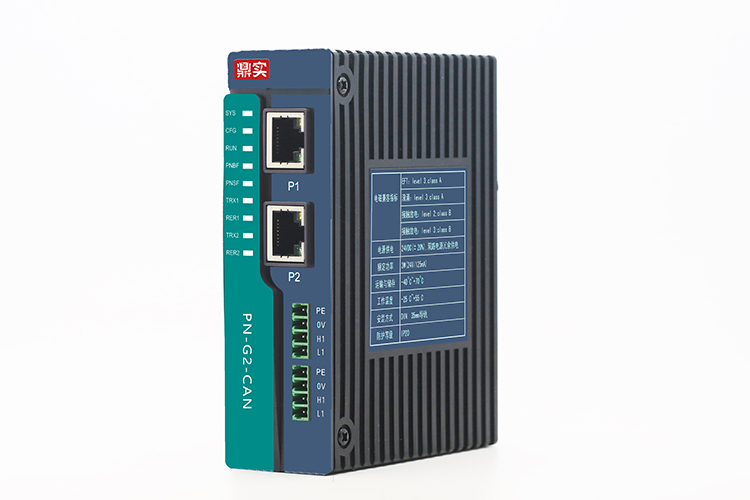

产品名称:PN-G-CAN

产品型号:PN-G-CAN(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

本网关为自由协议CAN2.0A/B转PROFINET网关,是CAN@PROFINET网关的一种。网关在PROFINET一侧是PROFINET IO 从站,在CAN接口一侧协议是CAN2.0A/B,支持基于CAN2.0A/B的自由协议通信。
      本网关自由协议报文内容是通过主站PLC/DCS的编程实现。基于时间的周期发送控制不需编程,可在主站配置(如STEP7)中选择不同周期间隔的发送;基于事件的发送需要编程控制。
      本网关可用于一对多或一对一集成CAN设备,满足各种CAN设备仪表连接PROFINET网络,实现PROFINET控制器监控CAN设备的技术要求。

通用技术指标:


1、 电源电压:支持双路电源冗余供电,宽压范围:19.2~28.8VDC
2、 外形尺寸:(宽)45mm×(高)125mm×(厚)118mm
3、 安装方式:35mm导轨
4、 防护等级:IP20
5、 工作温度:-20℃~+55℃,工作相对湿度: 95%(无结露)
6、 运输温度:-30℃~+70℃






PROFINET接口技术指标


1、 2XRJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、 集成以太网交换机,方便将PROFINET设备组成菊花链;
3、 符合PROFINET的C类标准,支持PROFINET2.3版本;
4、 所以Slot/subSlot的输入输出数据总和不超过340字节;
5、 可插入最大Slot数:43个;
6、 集成GSML文件。




CAN2.0A/B接口技术指标:

1、物理接口:63.81间距可插拔快速接线端子,可选接终端电阻;

2、通讯波特率:5K10K20K40K50K80K100K125K200K250K400K500K666K800K1M可选;

3CAN接口:CAN2.0B(兼容CAN2.0A

4、支持报文:标准数据帧、扩展数据帧及远程帧;

5、报文条数:由PN总报文长度及插槽数决定;

6、报文发送方式:定时发送、逢变发送和远程帧触发三种可选;

7、配置方式:用户在PN组态端可自由插入输入或输出的CAN报文,并根据自己需要灵活设置CANID和报文长度,出去固定使用的插槽,最多可灵活使用41MODULE




PROFINET物理接口



产品外形尺寸:
