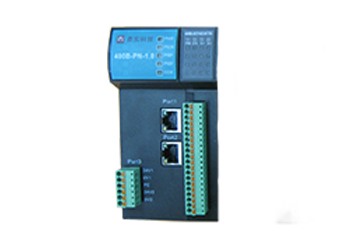

PROFINET适配器

产品名称:PROFINET适配器

产品型号:400B-PN-1.0(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

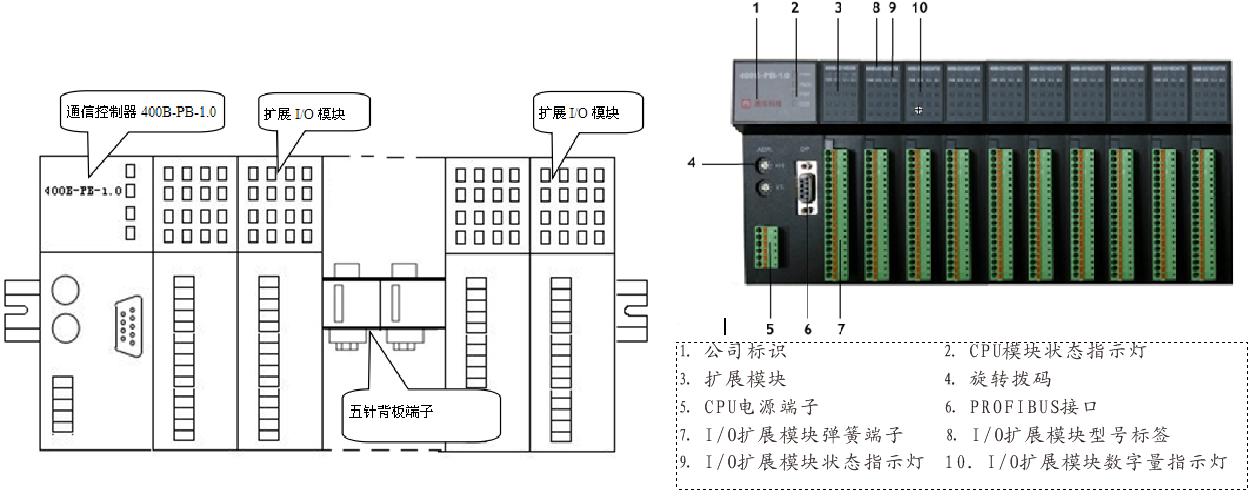

400B十大特点:




DP/V1功能:

PROFIBUS-DP/V0+V1功能,满足工程项目中日益增加的对DP-V1功能的要求。国际标准认证,完善的总线诊断功能。





IO密度高:

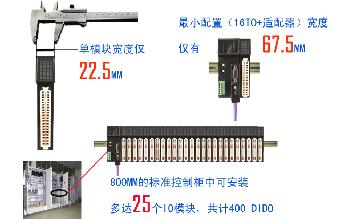

•超薄、高密:6点IO单模块宽度仅22.5MM(宽22.5×高125×厚115)
•适配器外形尺寸:宽45×高125×厚115
•最小配置(16IO+适配器)宽度仅有67.5MM,宽67.5×高125×厚115
•高密:在通常宽800MM的标准控制柜中可安装多达25个IO模块,共计400DIDO(这便是冠名400B的缘由),宽度(适配器+25IO模块)=607MM。
•单站最大IO:指单适配器最多带多少IO。400B单站最大IO=32IO模块共计512DIDO,宽度(适配器+32IO模块)=765MM



多协议通信适配器:

满足自动化领域多种网络协议标准共存的现状,支持国际IEC61158、国内普遍应用的主流工业网络协议标准:
PROFIBUS- DP/V0/V1、PROFINET(RT&IRT)、CANOPEN、DeviceNet、MODBUS/TCP、ETHERCAT。







模块种类丰富、小点数配置灵活:

•DI16: 16点开关量输入;

•DO16:16点开关量输出,24VDC/0.5A;

•DOR8:8路继电器输出,双端5A;

•DI8DO8:8点开关量输入/8点开关量输出;

•Ai8:8路模拟量输入,双端隔离、16位分辨率,精度2‰;

•AO4: 4路模拟量输出,双端隔离、14位分辨率,精度2‰;

•THC8:8路热电偶输入,双端隔离、16位分辨率,精度2‰;

•TCRTD3:3路温度回路控制器、热电阻PT100三端输入+PWM输出+冷端输出、全部隔离、PID参数自整定、分辨率0.1℃、精度0.3级(0.3%FS±0.1℃)





可靠性高:

CE认证 、EMC标准达4级(IEC61131-2)

宽温工作环境-40~+60、

宽电压输入19.2V~28.8VDC。









高性价比;












PROFIBUS总线冗余。














支持IO模块带电热插拔:

满足某些过程控制要求。在不断电条件下更换IO模块,其它IO模块保持正常工作。

远程IO站双电源供电同样用于要求不间断工作场合。两路电源只要有一路保持供电即可保证远程IO站的正常工作。









安全输出功能:

•安全输出功能是指所有输出(DO、AO)在下列状态时能有确定性输出;

        A1:IO站上电后与主站网络连通之前; 所有输出(DO、AO)进入安全输出。

        A2:通信适配器网络通信故障后至故障排除前; 所有输出(DO、AO)进入安全输出。

  A3: 系统主站(控制器)命令强制所有输出模块进入 安全输出功能状态

•安全输出值通过软件配置下载到IO站并可以掉电后保持。
•安全输出值出厂缺省为0安全输出值。







输入快速锁存及输出短路保护:

输入快速锁存:总线IO的开关量输入的电平维持时间受到

①总线轮询周期的限制、

②适配器对IO模块扫描周期的限制。400B开关量输入的电平维持时间是10~50MS(因为实际配置总线站点数不同总线轮询周期不同)但某些场合要求更高,如1~10MS。输入快速锁存是IO可以扑捉输入上升/下降沿并可以缓存的功能,使总线主站PLC/DCS可以读到瞬间IO输入信号。
输出短路保护:指开关量输出的短路保护功能。

产品型号
PROFINET适配器400B-PN-1.0
PROFINET参数
标准PROFINET-Device(PN从站),符合IEEE1588标准
2个以太网电口,100Mbit/s传输速度,自动交叉功能全双工通信
配置方式:GSDML文件在ROFINET-Controler(PN主站)配置
消耗电流
50mA(消耗电流与扩展模块数量有关)

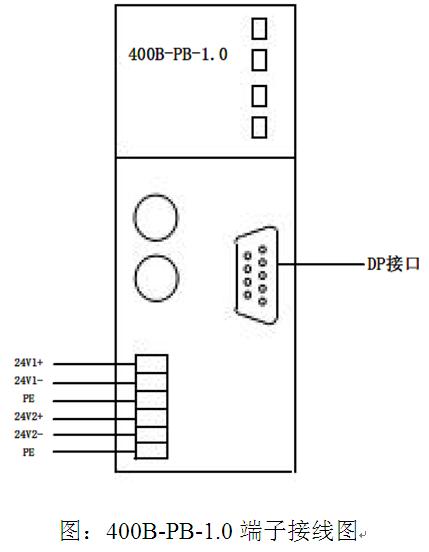

供电方式
适配器:支持两路电源;24VDC(19.2V-28.8V)
认证
CE认证,EMC测试3000V
温湿度
工作温度:-20℃到+55℃;运输和存储:-40℃到+70℃;工作相对湿度:5-90%(无结露)
安装

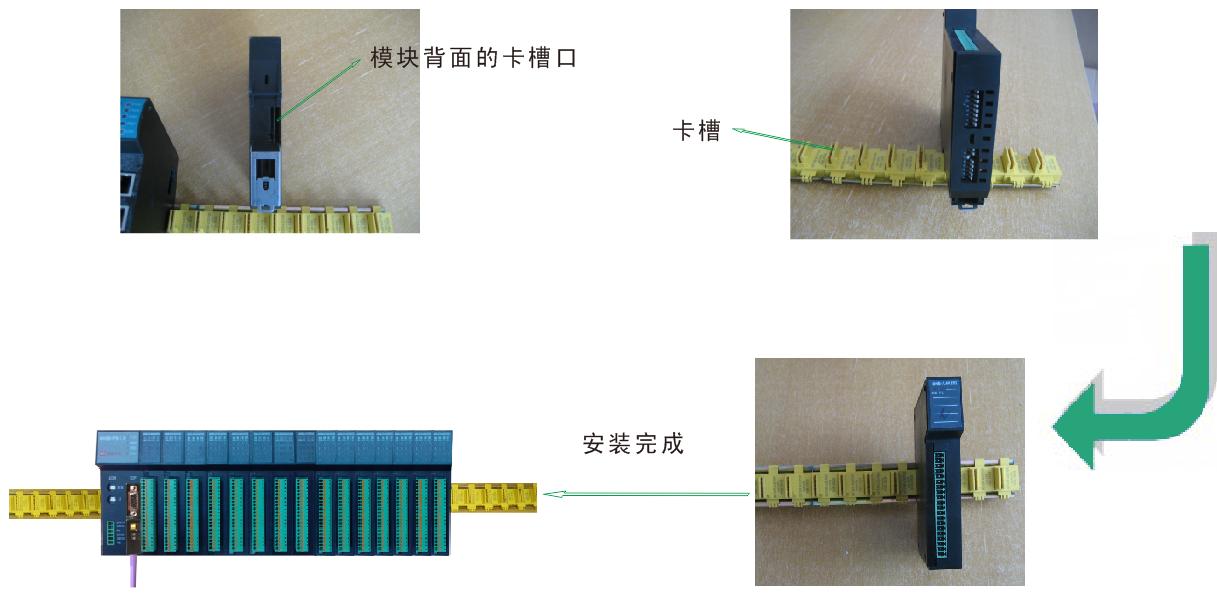

35mm导轨,TBUS背板端子安装;     防护等级:IP20;

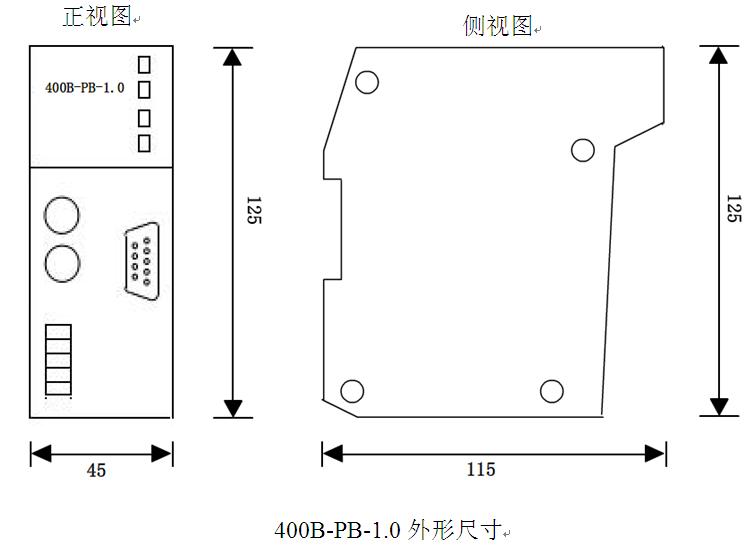

尺寸
适配器(宽x高x厚)45x125x115mm
产品特点
1、故障诊断:可根据状态字,判定模块工作状态。
2、安全输出:在I/O模块通讯或适配器总线故障时,输出模块可进入安全输出状态。安全输出值可设为指定值或者保持当前值;
