PROFIBUS@PROFIBUS网关

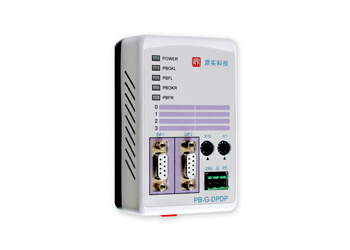

产品名称:PROFIBUS@PROFIBUS网关

产品型号:PB-G-DPDP(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

网关两侧都是PROFIBUS从站接口;可实现与应用层协议无关的两个PROFIBUS主站的通信。如实现Siemens 300/400 PLC Beckhoff DP主站、ABB 800F、欧姆龙主站、和利时LK PLC、和利时DCS等不同厂家PROFIBUS主站之间的数据交换,进而可实现两个PROFIBUS网络的连接。PB-G-DPDP网关可实现与应用层协议无关的两个PROFIBUS主站的通信。如实现Siemens 300/400 PLC 与Beckhoff DP主站、ABB 800F、欧姆龙主站、和利时 LK PLC、和利时 DCS等不同厂家PROFIBUS主站之间的数据交换,进而可实现2个PROFIBUS网络的连接。

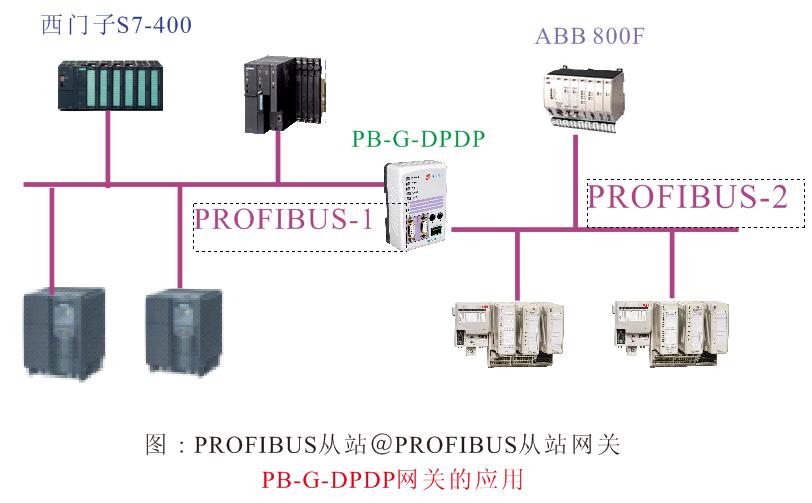

应用图



● 两个独立通道、独立从站地址、电气隔离的标准PROFIBUS-DP从站接口,符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006;
● 波特率自适应9600~12Mbps;
● 兼容主流PROFIBUS主站设备,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、欧姆龙主站、和利时LK PLC、和利时DCS等;
● 网关提供GSD文件用于PROFIBUS主站配置(如使用STEP7);
● 每个独立的PROFIBUS-DP从站最大数据区224字节 I + 224字节Q,通过网关共享存储器实现数据共享,使任一主站(网络)均可通过连接到本侧的网关从站接口读/写另一侧主站(网络)数据;
● 网关的状态字全面反映网关的通信状态;
● 宽电压供 电24VDC±20%、35mm导 轨卡装、提供直观、有效的指示灯功能;
● 工作温度:-20℃~+55℃;工作相对湿度:5~95%(无结露)。







PB-G-DPDP
PROFIBUS
参数
标准
符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006。
速率
波特率自适应,9600~12Mbps;
数据量

PROFIBUS 输入/输出数量可自由设定,最大输入/输出:

<1> Input Bytes + Output Bytes ≤ 232 Bytes;

<2> Max Input Bytes ≤224 Bytes;

<3> Max Output Bytes ≤224 Bytes;

操作特性
特点
● 两个独立通道、独立从站地址、电气隔离的PROFIBUS-DP接口,在各自的主站侧相当
于一个DP I/O从站。
● 不涉及PROFIBUS主站之间的通讯协议(行规、信息规范等),所以可用于不同厂家DP主
站间的互联。
● Dp从站的地址由拨码开关设置。
● 两个DP接口的数据交叉共享。

电气参数
配置方式
网关提供GSD文件,两侧主站采用同一GSD文件分别配置。只要两侧输入输出对应,即可完成数据共享。即Q(左)=I(右)、Q(右)=I(左)即可。
功耗
供电:24VDC(±20%),电流:110mA(24VDC时)
认证
CE认证、PROFIBUS认证
工作环境
工作温度:-20℃~+55℃(有更低温度要求的客户,请采购声明);运输和存储:-40℃~+70℃;
工作相对湿度:5~95% (无结露)
安装
方式:35mm导轨;防护等级:IP20;
尺寸重量
外形尺寸:宽(70mm)×高(112mm)× 厚(39.5mm);重量:约230g
产品特点
应用场合
用于两个DP主站间的数据交换。
使用简单
用户不需要了解PROFIBUS主站之间的通讯协议,即可实现两个PROFIBUS主站数据的透明传输。
技术特点
存储器共享型网关,高速数据传输。

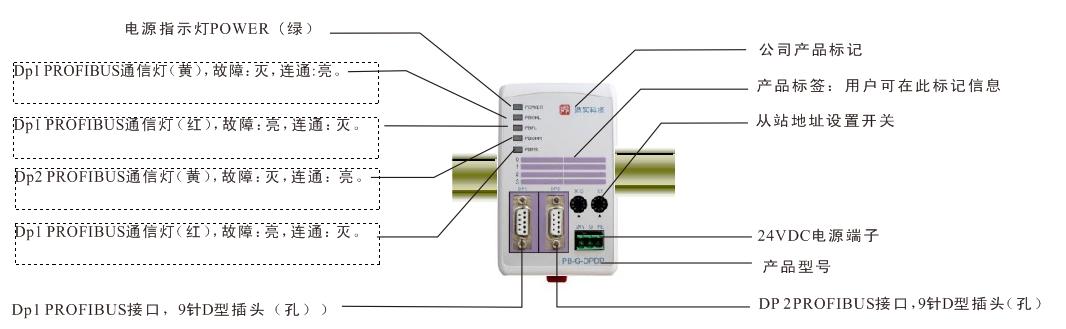

PROFIBUS从站网关产品外形及器件布置









PROFIBUS从站网关外形尺寸与安装
