PBSTUDIO

产品名称:PBSTUDIO

产品型号:PBSTUDIO(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

面对目前PROFIBUS诊断工具产品中国市场被国外产品垄断、价格由卖方独断的局面,鼎实基于多年的PROFIBUS协议研究、产品开发、现场故障诊断服务、用户技术支持、技术培训及市场推广经验,推出应用面宽、技术实用、性能优异的PROFIBUS网络诊断工具——PBStudio。主要功能为: 1.站点状态检测类; 2.报文监测,分析,记录; 3.模拟主站功能; 4.认证测试工具。

    鼎实产品愿景是:推出每个中国工程师都用得起PROFIBUS网络诊断工具。

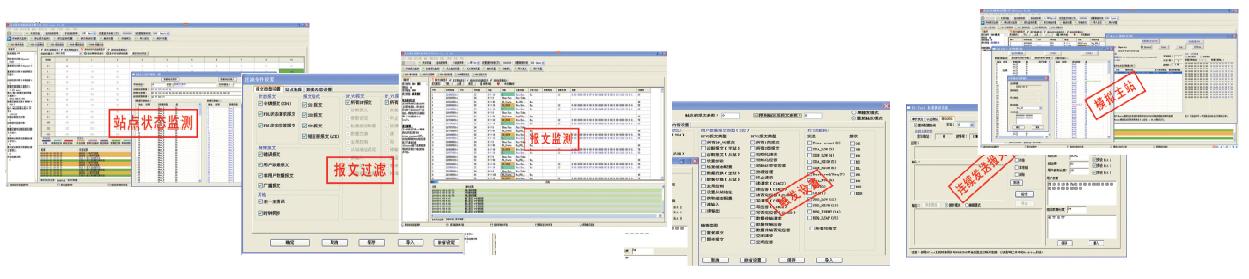

PBStudio诊断工具有以下四大功能



1、站点状态检测类

1.1 在线站点状态颜色显示,扫描所有在线站点,监测站点状态

1.2 所有站点的状态信息,根据现实站点状态信息,对站点性能做出分析判断

1.3 所有站点的诊断,参数化,组态数据解析,根据详细的诊断,参数化,组态数据,分析站点状态机的状态

1.4 站点的诊断,参数化,组态,实时数据交换报文中报文数据一览,可进一步监测IO数据,分析站点工作状态

1.5 实时统计站点运行中18项统计项,对站点通信稳定性,通信质量进行评估

1.6 记录总线上各站点的状态转换历史数据信息,站点状态的历史数据用来分析站点性能


2、报文监测、分析、记录

2.1 实时记录PROFIBUS-DP/VO/V1报文,根据用户需求设置触发、过滤条件、过滤实时报文,过滤用于筛选关切报文信息,触发用于监测关注事件,特别是对数据段的触发设置可以分析应用层发生的事情

2.2 无人值守情况下长时间记录报文,通常设置触发用以监测记录某一件事情

2.3根据协议解析报文,给出用户详细的报文解析信息和报文解释信息,报文分析是一切故障诊断的基础工具

2.4 精确到Tbit级微妙级实时时间标签和书签功能,更方便用户了解报文时序,报文时间标签可以计算总线报文时序,也可以计算网关等网络部件的延时

2.5 监测错误报文包括:字符、长度、报文校验、SD错误等,错误报文同样有触发设置、过滤设置等,乱报文通常在EMC干扰、总线电气参数故障条件下产生,是判断总线故障的一种重要手段


3、模拟主站功能

3.1 采用PBCONFI对模拟主站PROFIBUS进行配置,包括:解析GSD文件、总线参数设置、从站配置、打开/存储/编译等功能

3.2 运行模拟主站实现与配置从站的通信

3.3 在数据窗口可以检测输出数据、强制输入数据,具有包括浮点、双字等各种数据格式

3.4 PBStudio迷你主站用来搭建开发平台,也可为现场工程师连接调试从站,还可以为市场拓展工程师用来做产品功能演示。PBStudio模拟主站集成鼎实PB主站配置软件PBCONFI完成模拟主站的系统配置,并可以对系统中各个从站的输入输出数据进行检测、强制操作

3.5 模拟主站工作同时可启动报文检测功能,进行总线报文分析,模拟主站工作同时对开发平台上的各个站点报文进行检测,以分析各站点通信状态机是否正常


4、认证测试工具

4.1 单条报文发送,显示回答及状态,测试、或资深开发工程师依据单条报文应答分析从站通信状态机

4.2 一次完成全部设置进入从站数据交换状态,并可以监测输出和强制输入,主站对从站的连接故障诊断与调试手段

4.3 批量文档报文文档的WIZARD功能:形式、编辑、对回答报文文档的自动检查,帮助,用来编辑测试例程;也可以用来自动对回答记录报文文档进行一致性检查,判断是否符合测试标准

4.4 批量文档报文发送及记录回答报文形成文档,认证测试的基本工具;批量报文中含有一些命令如:停止X秒、停止等待输入指定值后继续运行

4.5 按照认证测试例程执行与测试,产品标准认证的预测试

•测量信号:PROFIBUS-DP信号
•波特率测量范围:9.6 kpbs ~12 Mbps,自适应。
•PBStudio 硬件模块:
1×USB 接口,从PC 机上获取电源,不需单独供电。
1×PROFIBUS-DP接口,标准PB插头DS50B,带发送接收显示。
•PBStudio 软件包:操作系统winXP; win7;

PBStudio诊断工具配置:

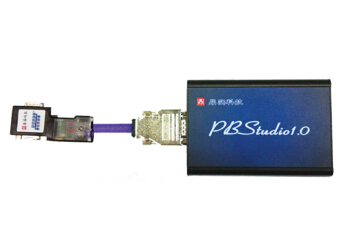

◆PBStudio硬件、◆PBStudio软件包、◆附件(USB电缆、PROFIBUS插头及电缆、资料)
