鼎实提供板卡定制技术方案

日期:2015年12月10日 16:23

鼎实提供板卡定制技术方案

1、概述

面向产品的板卡定制,基于鼎实嵌入式板卡技术,针对用户产品结构尺寸定制的板卡;板卡功能方面参照产品行规并结合用户产品性能设计,与国际同类知名品牌产品的应用功能一致,便于客户使用。目前鼎实定制板卡协议包括:PROFIBUSPROFINETETHERNET/IPMODBUS/TCPCC-LINK

面向产品的板卡定制设计通常基于用户市场定位;比如:某用户的执行机构主要市场定位是发电厂项目,因此定制的技术要求是:支持PROFIBUS冗余、DP/V1功能、及DTM驱动。由于PROFIBUS冗余、DTM驱动很大程度与项目DCS控制系统有关,因此,鼎实定制根据用户市场需求具备完善的后续技术支持服务。

为使定制产品与批量定型产品具有同样的质量保证,鼎实质量保证体系ISO9001中包含定制板卡的制造质量保证流程。从设计、定型测试、小批量试产、工装设备、生产检验流程等各个环节均由ISO9001标准体系控制,保证产品质量。业务模式:定制开发、批量供货、持续的技术支持、产品技术升级与服务。

用户对象:自主品牌自动化设备厂家

产品范围: 执行机构、电机保护器、电量测量仪表、变频器、伺服控制、化工仪表等

2、定制优势

根据用户产品技术要求及市场需求,按照PROFIBUS标准进行设计、定制开发,批量供货配套;

定制优势1——PROFIBUS从站技术完整的解决方案DP/V1(C1+C2)+冗余+DTM

鼎实的定制可以覆盖目前市场对PROFIBUS从站所有技术要求,这包括:PROFIBUS-DP/V1(C1+C2+IM)技术、PROFIBUS冗余、设备DTM开发技术。

●PROFIBUS-DP/V1(C1+C1):

仅有PROFIBUS-DP/V0技术的从站已不能满足目前中国市场应用需求;鼎实定制开发提供DP/V1/C1功能——I类主站的V1功能、和C2功能——II类主站的V1功能及IM功能。目前PROFIBUS-DP/V1功能几乎成为产品进入市场重要门槛。

●PROFIBUS冗余技术:

发电、化工、冶炼、关键基础设施等行业需要高可高系统,目前在这些行业中PROFIBUS冗余技术得到重视并开始推广应用。在上述系统中要求从站设备对PROFIBUS冗余必须具有对应的技术处理,这便是PROFIBUS从站冗余技术。由于PROFIBUS冗余技术只是国际标准的可选部分,因此不同主站系统具有不同的处理方式,这便增加了从站PROFIBUS冗余技术的难度。鼎实具有长期PROFIBUS从站冗余开发经验,与国内外知名控制系统(ABB、FOXBORO、华电天仁、国电智深)完成了联机实验。

●定制开发设备DTM:

PROFIBUS主站系统如何使用V1功能,如何集成V1设备?目前流行的是FDT/DTM技术。目前虽然有一些厂家产品具备PROFIBUS-DP/V1功能,但没有设备DTM则DP/V1功能无法得到应用。FDT/DTM技术还涉及到目前自动化系统流行的“资产管理”功能,因此没有DTM功能的PROFIBUS设备越来越难以进入主流自动化系统。鼎实具有多种产品(执行机构、继电保护、电机保护、电量测量等)DTM开发经验,并与德国M&M(美名)公司具有良好的合作关系。

定制优势2——设备DTM定制开发

鼎实是德国M&M(美名)公司在中国开发FDT/DTM市场的战略合作伙伴,M&M授权鼎实基于其FDT/DTM开发平台为中国用户开发专有设备DTM。鼎实定制开发DTM将得到M&M全力技术支持。

定制优势3——可嵌入用户产品结构的外形尺寸

根据用户产品现有外形尺寸、安装方法定制化PCB设计。

定制优势4——基于产品行规定制开发

基于PROFIBUS国际标准产品行规定制用户产品,使用户产品的应用功能定义域国际知名品牌接轨。以方面提高了用户产品性能,更主要是便于使用者系统集成,有利于用户产品的市场推广。

定制优势5——面向应用行业的技术要求

不同用户在不同的行业市场具有一定优势,因此要求其产品符合行业市场需求;有些行业具有行业标准和认证。鼎实PROFIBUS从站接口板卡定制可以遵照用户行业市场及技术标准要求完成定制开发。

定制优势6——技术支持与服务:

●标准认证技术支持

鼎实根据自身近20年的国际PROFIBUS认证测试实验室承运经验,将根据用户要求提供产品PROFIBUS标准认证测试的技术咨询与服务。

●主站系统联机实验技术支持

用户竞争某个工程市场订单时,业主通常要求用户与工程采用主控制系统厂家完成系统联机试验,方有资格参与投标。主要原因是由于目前不同厂家的PROFIBUS冗余技术、FDT/DTM技术还有不兼容的情况存在。如用户市场有产品系统联机试验需要,鼎实可提供必要的技术支持。

●用户培训

用户培训是鼎实定制流程中必不可少的组成部分。鼎实作为中国PROFIBUS技术资格中心,具有多年的PROFIBUS技术培训经验。鼎实定制中的用户培训,可以使用户更好的完成其产品的售前售后技术支持、生产环节的检测和工装设备研制。鼎实定制的理念是:只有用户产品在市场上获得成功,鼎实定制业务才算成功。

定制优势7——持续的产品技术升级服务:

由于PROFIBUS技术应用在中国的发展提高,用户产品在市场行业拓展,用户产品必然面临技术改进与升级问题。鼎实是具有十多年PROFIBUS技术产品供应商历史,将根据用户市场需要持续提供该用户产品板卡的技术升级服务。

定制优势8——持续的批量供货及稳定价格承诺:

鼎实在与用户鉴定定制合同时将承诺一个批量供货价格,以保证用户可以以稳定价格、持续批量订货。

定制优势9——质量体系保证

鼎实定制从开发到批量制造质检,有完善的质量体系保证。鼎实具有ISO9001质量管理体系认证、ISO14001(GB/T24001)环境管理体系认证、GB/T28001(OHASA18001)职业健康安全管理体系认证。鼎实定制有与国际知名品牌公司合作经验,并纳入其供应商名录。在定制合同签署中鼎实欢迎第二方查厂。

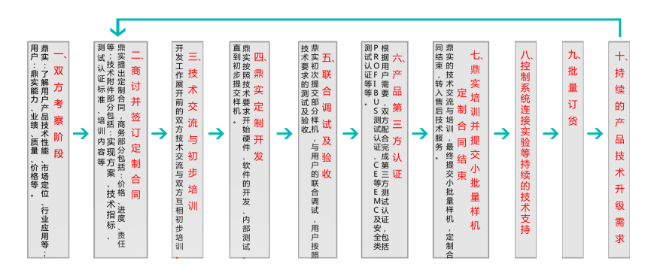

3、用户定制流程

注1:以下流程是一个通用范例,实际操作中根据用户要求不同会有一定差别。

注2:以下流程许多阶段是可以并行进行的。
