摘要
在现场的应用中，有时需要把带有串口(自由协议、MODBUS、CAN、CANOpen、DeviceNet等)的设备接入PROFIBUS总线网络中，例如变频器、扫描器、PLC等等。此案例为国内某电器设备厂的电动起动机械装配线。

1.  自控系统的硬件选择
在此电动起动机械装配线上，用到电动拧紧机和扫描枪，它们都带有RS232串口，需要把数据传输到Siemens PLC 300-2DP中,所有需要从RS232到PROFIBUS的转换设备，鼎实PB-B-RS232总线桥提供了此功能。

2.  总体控制要求及功能
在该装配线上，Siemens PLC 需要对电动拧紧机的扭矩、扭力等参数进行设置，另外设备的编码通过扫描枪后，也需要传到PLC中监控，实现对整个装配线的操作。
正常通讯后4台电动拧紧机的扭力、转速等参数传回PLC后，PLC对其进行实时校准，然后把校准后的参数重新写入电动拧紧机。操作人员可以实时对电动拧紧机的状态进行监控。
装配线正常运转后，通过扫描枪把流水线上的设备的设备参数实时传回PLC，然后传到上位机换面中进行显示，将设备参数记录到数据库中以备用。

3.  系统构成及其布局

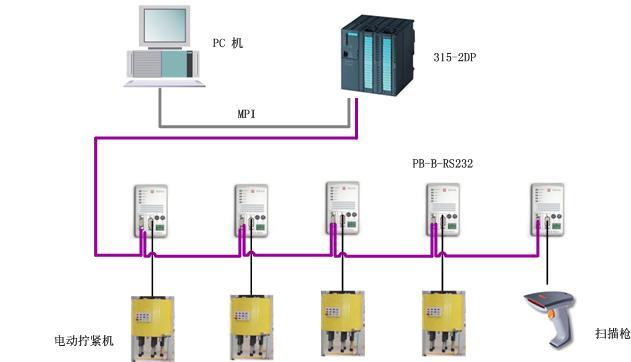

该系统中主站为Siemens 315-2DP PLC,从站除了ET200外，其他为5台鼎实总线桥 PB-B-RS232，其分别外接4台电动拧紧机和1台扫描枪。

这里简单说明一下总线桥PB-B-RS232的一些参数供参考：
（1）标准PROFIBUS-DP驱动接口, 波特率自适应，最大波特率12M；
（2）PROFIBUS 输入/输出数量可自由设定，最大输入/输出: <1> Input Bytes + Output Bytes ≤ 232 Bytes；   <2> Max Input Bytes ≤224 Bytes；<3> Max Output Bytes ≤224 Bytes；
(3) 标准RS232/485接口，半双工； 字符格式：7位/8位可选、校验位(偶、奇、无)可选；波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选；RS232/485主/从设备可选；
（4）标准RS232/485接口，半双工； 字符格式：7位/8位可选、校验位(偶、奇、无)可选；波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选；

4.  系统软件
（1）计算机操作系统采用Microsoft Windows XP Professional中文版操作系统。上位机监控软件采用WinCC6.0组态软件来实现。
（2）通过Siemens STEP7组态软件进行硬件的组态配置。

5.  结束语
此案例,给我们提供了一种从RS232到PROFIBUS总线通讯的解决方案。凡具有RS232/485接口、用户能够得到接口通信协议的现场设备，都可以使用本产品实现现场设备与PROFIBUS主站的互连。PB-B-RS232是通用型通信产品，可实现PROFIBUS主站与设备之间通信报文的透明传输。
