PBM-G-MBS在煤化工行业的应用

日期:2012年6月5日 10:43

图中所示为污水深度处理站扩建部分设备数据采集网络拓扑图,系统采用西门子CPU315-2 DP作为PROFIBUS-DP网络主站;三块西门子CPU226作为PROFIBUS-DP网络从站;三块第三方PROFIBUS数据采集模块作为PROFIBUS-DP网络从站;一块西门子CPU314-2DP作为PROFIBUS-DP网络从站;PC机上安装CP5611卡作为PROFIBUS-DP网络从站。采用PROFIBUS集线器PB-Hub6将所有从站分段网络并行连接到一起,再与主站连接。
3.功能介绍
a. PROFIBUS-DP网络主站采用西门子CPU315-2 DP,采集厂区新增水池液位、流量等信号;
b. 三块西门子CPU226作为PROFIBUS-DP网络从站,控制浮选机、过滤系统及软化系统的运行,并采集运行状态信号;
c. 三块第三方PROFIBUS数据采集模块作为PROFIBUS-DP网络从站,控制新老配电间内水泵运行,采集水泵运行及故障状态;
d. 一块西门子CPU314-2DP作为PROFIBUS-DP网络从站,控制离心脱水机的运行,并采集离心脱水机主要运行状态信号。
e. PC机上安装CP5611卡作为PROFIBUS-DP网络从站,监控网络系统中设备运行状态。
4.PROFIBUS集线器PB-Hub6特点
a. 不需要主站配置:PB-Hub6 是单纯的物理层设备,与上层协议无关。不需要主站配置、无GSD 文件。
b. 波特率9.6K~12M 自适应:不需要开关设置或任何软件配置。
c. 不分主/从站接口、终端/非终端节点:PB-Hub6 的6 个PROFIBUS 接口,主站/从站可接到任何一个接口上。每个接口即可作为终端节点,也可作非终端节点;
d. 物理层透明传输:PB-Hub6 与网络上层协议无关;因此可适用于所有基于RS485 的PROFIBUS 协议功能,包括:PROFIBUS-DP/V0、V1、V2,及各种应用行规,包括:PROFIsafe(安全), Redundancy(冗余)、Ident Systems(识别系统)等等。
e. 段隔离:每个接口可扩展为一个“PROFIBUS 段”(可称为“接口段”),接口段之间彼此(光/电)隔离。
f. 级连:任意一个接口段可再通过PB-Hub(或PB-Hub3 或其他PROFIBUS REPEATER)实现级连;PB-Hub 的可级连数目与波特率有关。当波特率≥187.5K 时,可级连数目是3 级;当波特率<187.5K 时PB-Hub6 的可级连数目最多达到5 级。
5.应用PROFIBUS集线器优点
a. 布线方便:由于是污水深度处理站的扩建,新增加的设备分散到原污水深度处理站的各个部位,PROFIBUS网络的总线型拓扑结构不适合。通过集线器PB-Hub6将原有PROFIBUS网络的总线型拓扑结构改变为树型结构,这样将分散的新增加的设备直接与集线器PB-Hub6。
b. 调试简单:通过PROFIBUS集线器PB-Hub6连接调试简单,只要从站/主站与集线器连通、上电,集线器上相应通道电源指示灯(红色)亮起,RXD 灯(绿色)闪烁,表示此通道已经和主站间建立通讯。对比原有总线型拓扑结构一段一段地调试要简单多了。
c. 故障率降低:集线器PB-Hub6将原有PROFIBUS网络的总线型拓扑结构改变为树型结构,某段网络出现故障,只是这段网络断路,不会影响其他网段的连接。
d. 维护方便:由于PROFIBUS网络为树型结构,某段网络出现故障通过集线器很快就可以判断出哪段网段出现故障。
6.结束语
应用了PROFIBUS集线器PB-Hub6,方便我们布线、调试,大大降低了故障率。自系统运行以来,鼎实PROFIBUS集线器PB-Hub6运行正常,未出现任何故障,有效保证了网络的正常运行。

在许多项目中我们需要将支持不同总线协议的设备有效连接起来,从而得到现场的数据并传到操作站进行显示。鼎实公司生产的总线网关PBM-G-MBS可将Profibus协议转成Modbus协议,它具有软硬件操作简单,传输数据准确,质量可靠,现货供应等优点。下面介绍一下该产品在陕西延长石油集团榆林煤化工项目中的应用。
项目概述及应用场合介绍:煤化工工业在近几年一直处于蓬勃发展的阶段,项目较多,用煤做原料可生产出如甲醇,醋酸等许多化工产品,本项目主要是煤化工制甲醇,再合成年产40万吨醋酸项目,煤气化炉是美国德士古公司生产的,我们的产品主要用于采集煤气化炉的温度,主要测量气化炉内膛及炉体表面温度。

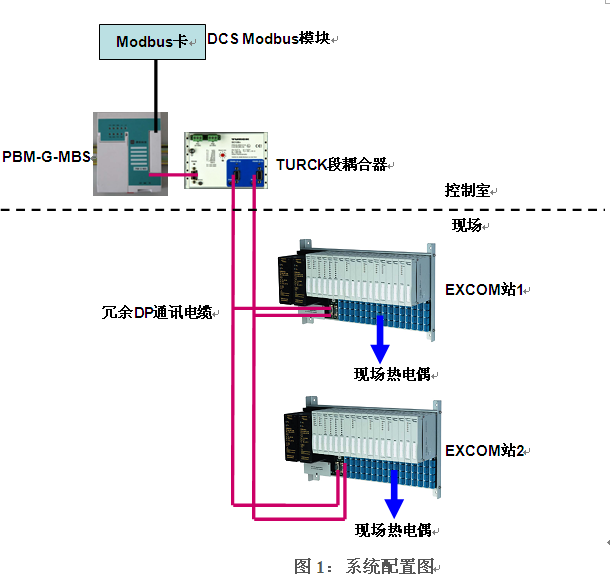

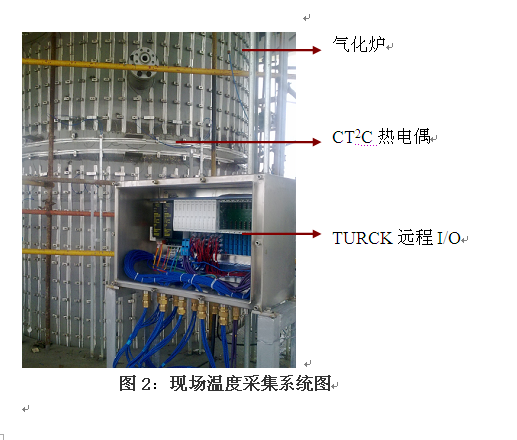

用HSD-T热点探测器测量气化炉炉体表面温度,用图尔克现场远程I/O Excom采集温度信号并通过Profibus传到EMERSON公司的DCS控制系统,如图2所示。因为EMERSON公司通常情况下支持Modbus协议,机柜内预留有几块Modbus模块,但没有预留Profibus模块,如果马上从国外订购该模块要有几个月的货期,而且价格昂贵,用户是无法接受的。所以我们必须使用协议转换模块将Profibus转换成EMERSON系统现在支持的Modbus协议。总线网关PBM-G-MBS在这里很好的将图尔克的系统与艾默生的DCS系统连接起来,起到了桥梁的作用,将不同协议的设备很好地连接起来,将数据准确的传到DCS控制系统,系统配置图如图1所示。

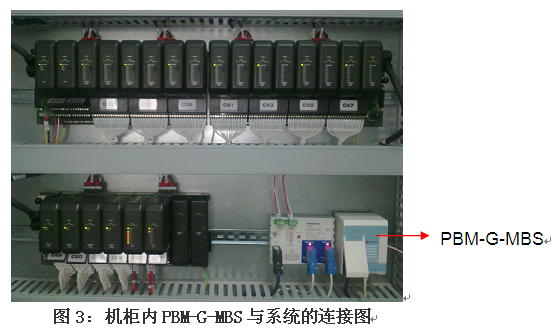

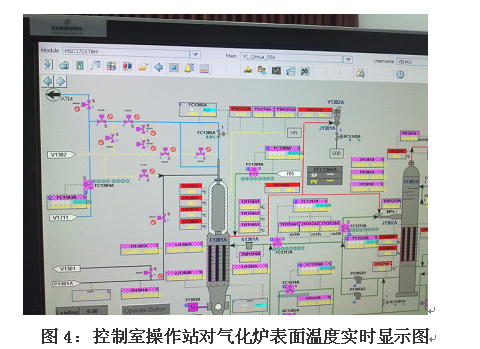

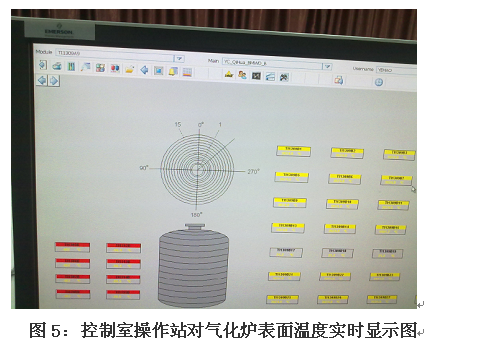

  PBM-G-MBS的使用方法简介,在鼎实的PBConfi软件中可以很方便的配置设备硬件,用户只需将GSD文件拷到指定的目录下就可根据需要配置设备,如图6。配置无误后编译下载到PBM-G-MBS中就可以了,设备连通后,在软件中可以很方便的实时看到现场信号的值。该模块可做为Profibus的主站,同时做为Modbus的从站,在模块上设定好Modbus从站的地址,在DCS系统中对应分配该地址后,便可以方便的找到该Modbus子站,得到现场信号值,经PBM-G-MBS模块转换后的数据在操作站上实时显示,如图4,图5。PBConfi软件操作简单,中英文兼备,适合大多数人使用,经过现场工艺员的确认,温度值非常准确,设备运行良好。
在该项目试车时间非常紧张的情况下,PBM-G-MBS为我们解决了问题,为该项目在规定时间内正常生产做出了贡献,经过实际应用及时间的考验,从性价比总体来说还是不错的,是一款值得信赖的产品。
