车间设备联网与MES系统——解决方案

中国制造业正面临技术升级的关键时刻,无论是机器换人、两化融合、智能制造、还是未来将实现工业4.0“中国制造2025”,目前市场项目实施的关键是:MES系统+车间设备联网车间设备联网”是实现工厂“两化融合“的关键,可保证自动化层实时在线数据进入MES/ERP管理层。MES是实现车间级数字化管理的功能软件,MES与AI及互联网、云计算技术的融合是未来工厂智能制造的技术基础。

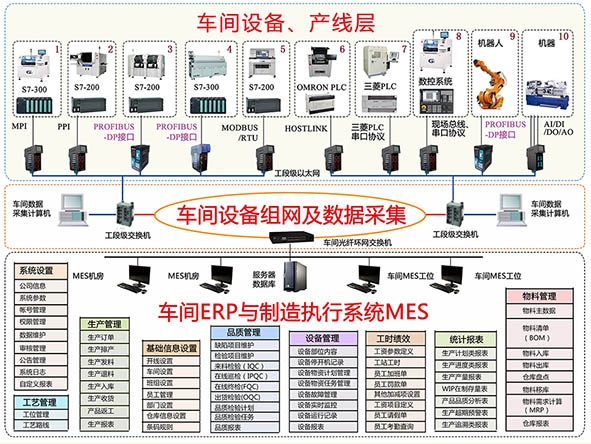

鼎实专注于多协议设备互连,将各种PLC、数控、机器人间接到车间以太网,为MES提供底层设备信息。图源于是一个真实工厂MES连网项目。

1号设备S7-300留有MPI接口通过SG网关连通到以太网。

2号设备S7-200留有PPI接口通过SG网关连通到以太网。

3号设备S7-200留有DP从站接口通过鼎实ETH/DP主站网关连通到以太网。

4号设备S7-300留有DP主站接口通过鼎实ETH/DP从站网关连通到以太网。

5号设备S7-200留有MODBUS/485串口通过SG网关连通到以太网。

6号设备OMRON/PLC留有HOSTLINK协议串口通过SG网关连通到以太网。

7号设备三菱PLC留有串口通过SG网关连通到以太网。

8X厂家数控系统留有串口通过SG网关连通到以太网。

9Y厂家机器人,留有串口通过SG网关连通到以太网。

10号设备是现场零散DIAI采集,通过EIO-L以太网IO采集模块集成到以太网。


车间

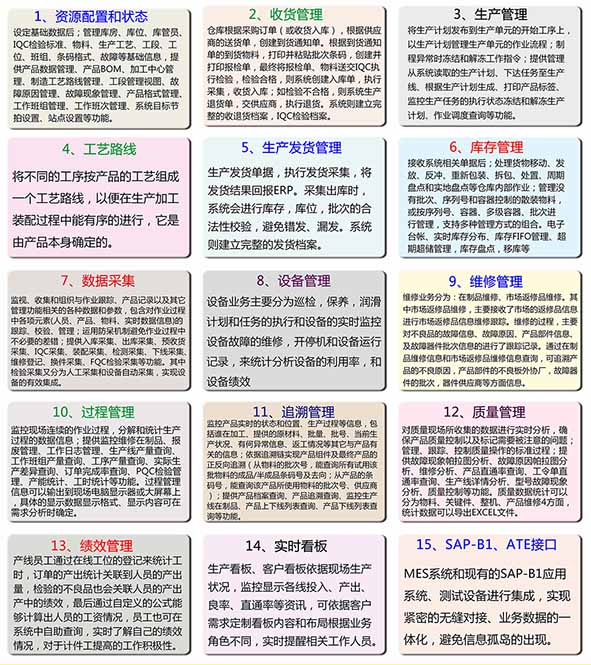

ERP与制造执行系统DS-MES是针对企业产品制造现场,面向车间的执行管理层面,提供一套简洁易行的实用型制造管理套件。DS-MESERPMES系统的开发应用实践中提取出的制造工厂需求共性,它基于--MES标准应用功能包组合,用独特的技术方式,倡导更加易用和高效的企业信息系统应用特色。

DS-MES是一套工厂生产管理系统,采用先进的C/S架构,具有快速部署、快速见效、自动化程度高的特点。它可将位于上层的ERP计划管理系统与底层的工业设备操作之间的信息链打通,通过多种数据终端呈现方式对制造现场的计划安排、指令下达、过程控制和数据采集进行实时调度,满足用户可实时察看和控制现场、减少过程错误、提高工作效率、持续改进制造过程的要求,实现精益制造和追溯管理。







DS-MES面向中小制造企业,及ERP与MES一体,尤其适合组装、机加类工艺,如电子、机器制造、电器制造、家电等行业。可实现:生产管理精细化、生产执行可视化、生产过程可控、与现有系统可集成。







车间生产设备组网设备——网关


多协议串口WIFI网关
鼎实

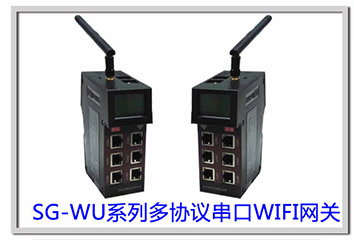

SG-WU系列多协议串口WIFI网关是采用WIFI传输技术的多协议以太网,用于局域网。

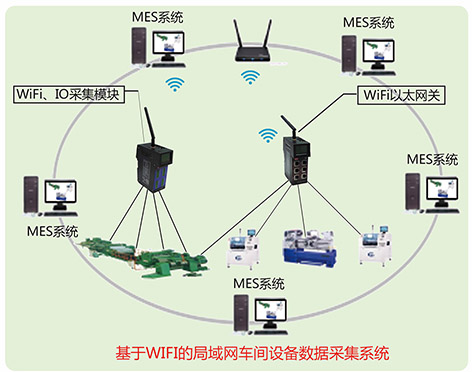

特点:用于车间以太网布线不方便条件下的生产设备组网为车间MES系统搭建底层设备信息平台提供技术方案。




序号

型号订货号

名称及说明

1

SG-WU6-1.0

SGWU6XXXXXX001

多协议WIFI网关,6串口RS232/485、

内置多协议、LUA脚本开发平台

2

SG-WU4-1.0

SGWU4XXXXXX001

多协议WIFI网关,4串口RS232/485、

内置多协议、LUA脚本开发平台

3

SG-WU2-1.0

SGWU2XXXXXX001

多协议WIFI网关,2串口RS232/485、

内置多协议、LUA脚本开发平台


产品
详情请联系客服






WIFI IO采集模块

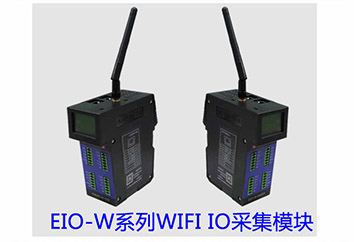

鼎实“EIO-W系列WIFI IO采集模块”, 是采用WIFI传输技术的以太网IO采集模块。用于车间以太网布线不方便条件下的生产设备IO采集,为传输线和孤立、单机小型设备生产状态采集,现场信息传送到以太网提供解决方案。
特点:8DI/8DO、8AI/8DI;工业级设计; 支持MODBUS/TCP或定制协议。

序号

型号

名称及说明

1

EIO-W-8AI8DI

EIOW8AI8DIX001

WIF局域网IO采集模块8AI8DI;

AI双端输入电流4-20Ma,DI24VDC

2

EIO-W-8DI8DO

EIOW8DI8DOX001

WIF局域网IO采集模块8DI8DO;

DO晶体管输出24VDC/200mA,DI24VDC


产品详情请联系客服




多协议串口以太网关

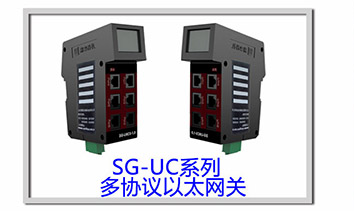

鼎实“SG-UC系列多协议以太网关”为车间级多协议生产设备组网为车间MES系统搭建底层设备信息平台提供技术方案。SG网关可将为各种协议的小型PLC(欧姆龙、三菱、台达S7-200等)、测仪表 (基于RS232/485、CN2.0A/B的自由协议PROFIBUS-DP从站)、数控系统、机械手接入车间以太
特点:内置多协议库(含MPI,PPI,HOSTLINK等),开放LUA脚本开发品平台,2~6串口适应海量仪表信息集成,如电力监控行业。工业级设计,以太网接口单/双RJ45,交换机模式可做菊花链连接,支持MODBUS/TCP或定制协议。

序号

型号订货号

名称及说明

1

SG-U6C0-1.0

SGU6C0XXXXX001

6串口以太网关;2×MTCP(交换)+6独立串口;

RJ45(485+232MODBUS/RTU)或透明协议传输

2

SG-U4C0-1.0

SGU4C0XXXXX001

4串口以太网关;2×MTCP(交换)+4独立串口,

其余同上

3

SG-U2C0-1.0

SGU2C0XXXXX001

2串口以太网关;2×MTCP(交换)+2独立串口;

其余同上

4

SG-U1C0-1.0

SGU1C0XXXXX001

单串口以太网关;2×MTCP(交换)+1独立串口;

其余同上


点击此处进入产品详情




以太网IO采集模块

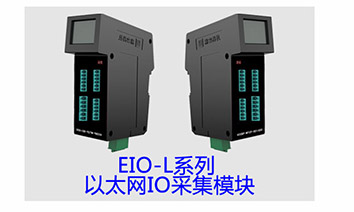

鼎实“EIO-L系列以太网IO采集模块”,用于车间生产设备IO采集,为传输线和孤立、单机小型设备生产状态采集,现场信息传送到以太网提供解决方案。
特点:
8DI/8DO、8AI/8DI;工业级设计;以太网接口单/双RJ45,交换机模式可做菊花链连接,支持MODBUS/TCP或定制协议


序号

型号订货号

名称及说明

1

EIO-L1-4AI8DI

EIOL14AI8DI001

以太网IO采集模块,单网口4AI8DI;

(双端输入电流4-20mA)+8DI/24VDC

1╳RJ45 10/100Base-T(X)Modbus/TCP

2

EIO-L1-8AI

EIOL18AIXXX001

以太网IO采集模块,单网口8AI;

(双端输入电流4-20mA),其余同上

3

EIO-L1-16DI

EIOL116DIXX001

以太网IO采集模块,单网口16DI;

16DI/24VDC其余同上

4

EIO-L2-4AI8DI

EIOL24AI8DI001

以太网IO采集模块,双网口
